Introduction

Dans le secteur de la construction et de l'exploitation minière, en pleine évolution, la demande en sable artificiel de haute qualité n'a jamais été aussi forte. Alors que les ressources en sable naturel se raréfient et que les réglementations environnementales se durcissent, le concasseur VSI (Vertical Shaft Impact) s'est imposé comme une solution incontournable pour la production moderne de granulats. Souvent désigné sous le nom de « machine à fabriquer du sable », ce concasseur à percussion à axe vertical représente le summum de la technologie de concassage, alliant haute efficacité, excellente qualité de forme des particules et rentabilité remarquable.

Ce guide complet présente en détail le concasseur VSI : de ses principes de fonctionnement et caractéristiques techniques jusqu'à ses nombreuses applications et exigences de maintenance.

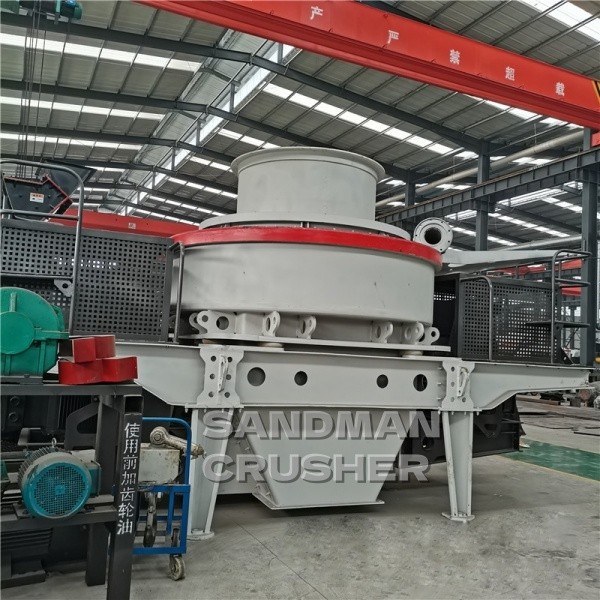

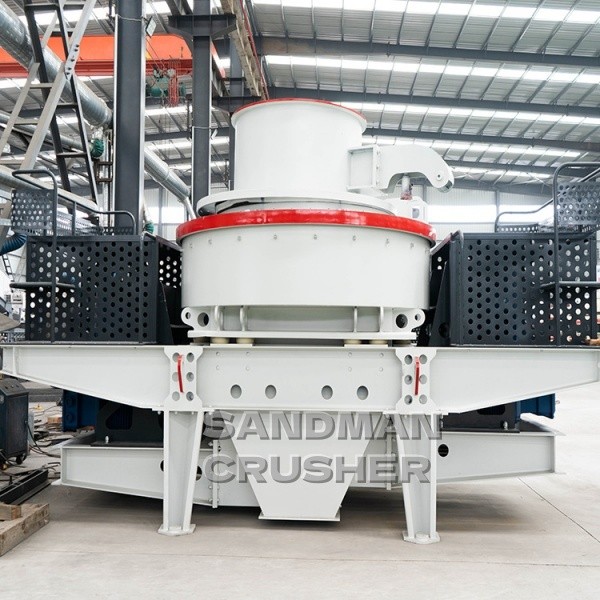

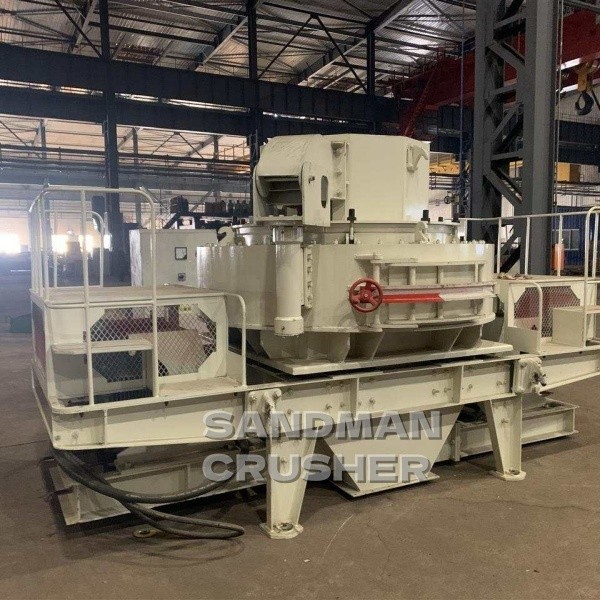

Qu'est-ce qu'un concasseur VSI (machine à fabriquer du sable) ?

Le concasseur VSI — ou machine à fabriquer du sable — est un équipement haute performance spécialement conçu pour concasser et façonner des minéraux, des roches et des minerais afin d'obtenir du sable fin et des granulats. Contrairement aux concasseurs traditionnels par compression, qui utilisent la pression pour fragmenter les matériaux, le concasseur VSI exploite l'énergie d'impact à grande vitesse pour obtenir une fragmentation et une forme de particules supérieures.

Cette machine tire son nom de sa fonction première : la production de sable artificiel de haute qualité, conforme aux spécifications rigoureuses exigées par les projets de construction modernes, tels que les autoroutes, les lignes ferroviaires à grande vitesse, les gratte-ciel, les infrastructures municipales, les barrages hydroélectriques et les centrales à béton.

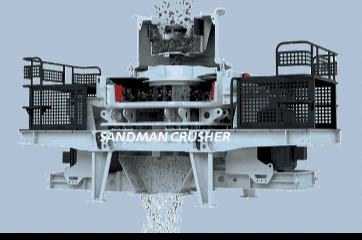

Principe de fonctionnement du concasseur VSI (Vertical Shaft Impact)

Le principe de fonctionnement du concasseur VSI est à la fois ingénieux et très efficace. Le matériau pénètre dans la machine par le haut et tombe verticalement dans un rotor tournant à grande vitesse. Sous l'effet d'une force centrifuge puissante, le matériau est accéléré jusqu'à des vitesses de 60 à 100 m/s avant d'être éjecté par les ouvertures du rotor.

Le concasseur VSI propose deux modes d'alimentation distincts pour répondre aux différentes exigences de production :

Mode d'alimentation centrale

Dans cette configuration, le matériau tombe directement dans la trémie d'alimentation, traverse l'orifice central et pénètre dans le rotor en rotation rapide. Le matériau est entièrement accéléré et projeté par les orifices de décharge ; il entre d'abord en collision avec le matériau en chute libre (ayant rebondi), puis percute la couche de matériau (effet vortex) ou les blocs d'impact situés dans la chambre de concassage. Cela crée un rideau de matériau continu générant de multiples impacts, ainsi que des phénomènes de friction et de broyage.

Alimentation centrale avec cascade (double alimentation)

Ce mode optimisé divise le flux de matériau entrant en deux parties. Une partie pénètre dans le rotor à grande vitesse via le distributeur, tandis que l'autre tombe librement depuis la périphérie du distributeur. Le matériau accéléré par le rotor entre en collision avec le matériau en chute libre, ce qui permet d'obtenir une efficacité de concassage encore plus élevée.

Le concasseur intègre deux principes de concassage : « roche sur roche » (la pierre percute la pierre) et « roche sur métal » (la pierre percute le métal). En mode « roche sur roche », le matériau percute une couche de matériau identique accumulée dans la chambre de concassage, tandis que le mode « roche sur métal » utilise des enclumes ou des blocs d'impact. Cette polyvalence permet au concasseur VSI de s'adapter aux différentes caractéristiques des matériaux et aux objectifs de production.

Deux modes de concassage : Roche sur roche et Roche sur métal

Le concasseur VSI se distingue par ses deux modes de concassage :

Roche sur roche (la pierre percute la pierre) : Le matériau accéléré par le rotor percute une couche du même matériau accumulée dans la chambre de concassage. Ce mode est idéal pour produire des granulats cubiques de haute qualité avec une contamination minimale ; c'est le choix privilégié pour la production de sable.

Roche sur métal (la pierre percute le métal) : Le matériau percute des enclumes métalliques ou des blocs d'impact. Ce mode offre un concassage plus agressif et convient aux matériaux plus durs ou lorsqu'un taux de réduction plus élevé est requis. La possibilité de basculer entre ces modes confère au broyeur VSI une polyvalence exceptionnelle pour diverses applications et différents types de matériaux.

Principaux avantages du concasseur VSI pour la production de sable

**Forme granulaire supérieure**

Le concasseur VSI produit des particules de forme cubique avec une excellente courbe granulométrique, un facteur déterminant pour la maniabilité et la résistance du béton. Des études ont démontré que les granulats issus de concasseurs VSI présentent une forme supérieure à ceux produits par des concasseurs à cône. De plus, les mortiers élaborés à partir de granulats concassés au VSI offrent une meilleure fluidité, une teneur en air réduite et une résistance à la compression accrue.

**Granulométrie constante du produit**

L'un des avantages majeurs du concasseur VSI est sa capacité à maintenir une granulométrie constante. Comme le soulignent les experts du secteur : « Une alimentation régulière du VSI garantit une granulométrie constante ». À l'inverse, les concasseurs à cône souffrent d'une irrégularité de qualité due à une usure inégale des pièces de revêtement. Cette constance fait du concasseur VSI le choix idéal pour la production de sable.

**Efficacité et rendement élevés**

Le concasseur VSI offre une capacité de production exceptionnelle, avec des débits allant de 60 à 520 tonnes par heure selon le modèle et la configuration. À puissance moteur égale, le concasseur VSI affiche un rendement supérieur d'environ 30 % par rapport aux équipements traditionnels. La conception optimisée du rotor à chambre profonde permet d'augmenter le débit de matériau d'environ 30 %.

**Réduction des coûts d'exploitation**

Grâce à la conception optimisée de sa chambre de concassage, le concasseur VSI réduit considérablement la consommation de pièces d'usure. Les coûts d'exploitation sont inférieurs d'environ 30 % à ceux des équipements traditionnels. La durée de vie des pièces d'usure est prolongée de plus de 40 %, ce qui réduit la fréquence et les coûts de maintenance.

**Respect de l'environnement**

Les concasseurs VSI modernes intègrent des technologies avancées de réduction des poussières et du bruit. La conception de la turbine à chambre profonde, les systèmes d'évacuation efficaces et les équipements de dépoussiérage réduisent considérablement les émissions de poussière. Le fonctionnement fluide minimise les vibrations et le bruit, tant au démarrage qu'en phase d'exploitation.

Paramètres techniques

Remarque : Les données techniques sont susceptibles d’être modifiées sans préavis.

Applications du concasseur VSI (fabrication de sable)

Le concasseur VSI trouve de nombreuses applications dans divers secteurs industriels :

Construction et infrastructures : production de granulats de haute qualité pour les autoroutes, les lignes ferroviaires à grande vitesse, les ponts, les aéroports et les projets de génie civil municipal.

Production de béton : fourniture de sable manufacturé de qualité supérieure pour les centrales à béton et les installations de béton prêt à l'emploi.

Mines et traitement des minerais : préparation de minerais fins pour les étapes de traitement ultérieures et valorisation des résidus miniers.

Hydroélectricité et ouvrages hydrauliques : fourniture de granulats pour la construction de barrages et d'installations hydrauliques.

Industries des réfractaires et des abrasifs : concassage de matériaux réfractaires, d'abrasifs et d'autres minéraux spécialisés.

Cet équipement convient au traitement d'une grande variété de matériaux, notamment les galets, le calcaire, le granit, le basalte, la diabase, l'andésite, le quartzite, les minerais de fer, le clinker de ciment, les résidus miniers et les débris de construction.

VSI ou concasseur à cône pour la production de sable

Lors du choix de l'équipement destiné à la production de sable artificiel, le concasseur VSI surpasse systématiquement le concasseur à cône sur plusieurs points essentiels :

Forme des particules : Les concasseurs VSI produisent des particules de forme cubique supérieure, offrant de meilleures caractéristiques géométriques.

Régularité : Le concasseur VSI maintient une granulométrie constante malgré l'usure, alors que la qualité du produit se dégrade avec les concasseurs à cône en raison de l'usure inégale des pièces d'usure.

Efficacité : Les concasseurs VSI produisent une quantité nettement plus importante de fines (< 1 mm) tout en consommant moins d'énergie que les concasseurs à cône.

Polyvalence : Les concasseurs VSI mobiles sont plus légers (20 à 40 tonnes contre 40 à 70 tonnes pour les concasseurs à cône) et leur temps de mise en service est plus court (1 à 2 heures), ce qui les rend plus adaptés aux projets sur site.

Pour les applications où la régularité de la granulométrie et la qualité de la forme des particules sont primordiales, le concasseur VSI constitue indéniablement le meilleur choix.

Entretien et fonctionnement

Un entretien approprié est essentiel pour maximiser la durée de vie et les performances de tout concasseur VSI (à axe vertical) destiné à la production de sable. Les principales pratiques d'entretien comprennent :

Inspections régulières : Dans les applications très abrasives, telles que la production de sable artificiel, des inspections peuvent s'avérer nécessaires toutes les quatre heures.

Système de lubrification : Le concasseur est équipé d'un système de lubrification fiable à double pompe, garantissant des performances stables et une durée de vie prolongée.

Entretien du système hydraulique : Des vérins hydrauliques facilitent les opérations d'entretien et le remplacement des pièces, permettant ainsi un gain de temps appréciable.

Vérification du rotor et des pièces d'usure : L'inspection régulière du rotor, de la turbine, des blindages et des autres composants critiques est indispensable pour prévenir les baisses de performance et les réparations coûteuses.

Conclusion

Le concasseur VSI représente la pointe de la technologie en matière de production de sable artificiel et de façonnage des granulats. Son principe unique de concassage « roche sur roche », associé à une technologie d'impact à haute vitesse, permet d'obtenir une forme de particule supérieure, une granulométrie constante et une efficacité exceptionnelle. Avec des capacités allant de 60 à 520 tonnes par heure et la possibilité de traiter pratiquement tous les types de matériaux, le concasseur VSI est devenu un équipement incontournable pour les projets modernes de construction, d'exploitation minière et d'infrastructures à travers le monde.

Alors que la demande mondiale en sable artificiel ne cesse de croître et que les ressources en sable naturel se raréfient, le concasseur VSI jouera sans aucun doute un rôle encore plus crucial pour répondre aux besoins mondiaux en granulats. Qu'il s'agisse de la construction d'autoroutes, de barrages ou de la production de béton, cet équipement polyvalent et performant offre la qualité, la régularité et la fiabilité exigées par l'industrie moderne.
