Qu'est-ce qu'un concasseur à percussion horizontal ?

Le concasseur à percussion horizontal (souvent désigné simplement sous le nom de concasseur à percussion) est un équipement essentiel pour les opérations de concassage secondaire et tertiaire.

Contrairement aux équipements qui reposent sur des forces de compression ou de broyage, cette machine fonctionne entièrement grâce à l'énergie d'impact. Elle est largement utilisée dans des secteurs tels que l'exploitation minière, la métallurgie, la construction d'infrastructures routières et ferroviaires, les projets d'aménagement hydraulique et la production de granulats pour béton.

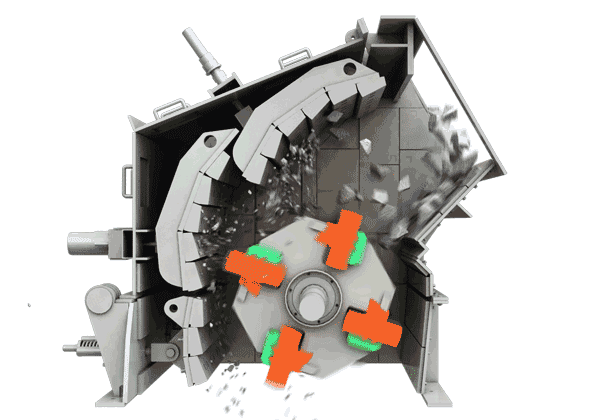

Comment fonctionne un concasseur à percussion à axe horizontal ?

La matière brute pénètre dans la chambre de concassage par le haut. Tandis que le rotor tourne à grande vitesse, les barres de percussion qui y sont fixées frappent les pierres en chute libre avec une grande force.

Cet impact instantané confère une énergie cinétique considérable à la pierre, la projetant à haute vitesse contre les plaques de percussion disposées selon des angles fixes à l'intérieur de la chambre.

Cette collision secondaire fragmente davantage le matériau. Les gros morceaux de pierre rebondissent sur les plaques de percussion pour revenir dans la zone de travail du rotor, où ils entrent en collision avec les matériaux qui viennent d'entrer. Il se crée ainsi un cycle continu de collisions entre particules et d'autobroyage, assurant un concassage d'une grande efficacité.

Ce procédé de concassage par percussion est idéal pour les matériaux fragiles tels que le calcaire, la pierre bleue et les déchets de construction. Pour les roches de dureté moyenne présentant une résistance à la compression inférieure à 300 MPa, les concasseurs à percussion offrent une efficacité de concassage supérieure ainsi qu'une consommation d'énergie moindre par unité de produit fini.

Quels sont les composants essentiels du concasseur à percussion à axe horizontal ?

Chaque composant clé joue un rôle indispensable au bon fonctionnement de la machine et présente des caractéristiques fonctionnelles propres :

Ensemble rotor : Il constitue l'élément moteur central de la machine. En fonctionnement prolongé, il résiste à des forces d'impact continues et à des charges alternées. La surface du rotor est dotée de logements en queue d'aronde pour accueillir les barres de percussion, lesquelles sont fixées à l'aide de boulons en alliage résistants au desserrage.

Barres de percussion : Ce sont les pièces les plus exposées à l'usure sur ce type de concasseur ; elles nécessitent une inspection et un remplacement réguliers dans le cadre de la maintenance courante.

Châssis : Il s'agit de la structure porteuse principale de la machine. Les concasseurs de petite taille sont dotés d'un châssis monobloc moulé garantissant une rigidité globale, tandis que les grands modèles utilisent un châssis soudé en plusieurs parties, fabriqué à partir de tôles d'acier épaisses. La partie supérieure du châssis est conçue pour s'ouvrir, ce qui facilite grandement les opérations de maintenance interne. Toutes les soudures font l'objet de contrôles rigoureux pour détecter d'éventuels défauts, et des plots antivibratoires en caoutchouc situés à la base minimisent la transmission des vibrations et du bruit aux fondations.

Quels sont les principaux avantages du concasseur à percussion horizontal ?

Cet équipement se distingue en conditions réelles d'exploitation par les avantages uniques suivants :

1. Excellente forme des granulats

Grâce au concassage par percussion et à l'attrition interparticulaire, la machine produit des granulats majoritairement cubiques, aux surfaces lisses et planes. La proportion de particules allongées ou lamellaires est extrêmement faible ; les modèles haute performance permettent de maintenir le taux de particules lamellaires en dessous de 5 %, répondant ainsi parfaitement aux normes rigoureuses applicables aux granulats destinés aux infrastructures de haute qualité.

2. Grande adaptabilité aux matériaux

Il est capable de traiter une large gamme de matériaux, notamment des pierres courantes comme le calcaire, la pierre bleue, le basalte, le granit et les galets de rivière, ainsi que des déchets industriels et de construction tels que le minerai de fer, les débris de béton et les mélanges d'asphalte.

Il suffit d'ajuster l'écartement entre les plaques de percussion et le rotor pour contrôler avec souplesse la granulométrie en sortie... Plage granulométrique : 0 à 80 mm.

3. Structure simple et maintenance aisée

La structure interne comporte peu de composants de précision, ce qui se traduit par un faible taux de défaillance. Un capot supérieur à ouverture hydraulique rapide permet d'accéder aisément à la chambre de concassage, facilitant ainsi le remplacement rapide des barres de percussion, des blindages et des plaques de percussion sans avoir à démonter d'autres éléments. Toutes les pièces de rechange sont standardisées, ce qui réduit efficacement les coûts de stockage pour l'entreprise.

4. Faibles coûts d'exploitation globaux

Bien que les barres de percussion soient des pièces d'usure, la consommation énergétique globale est bien inférieure à celle des équipements de concassage par compression. À capacité de production égale, la consommation d'énergie par tonne de produit fini est inférieure de 15 à 25 % à celle des concasseurs à cône.

La méthode de concassage par percussion permet une fragmentation rapide des matériaux, évitant ainsi le gaspillage d'énergie dû aux frottements inefficaces et à une compression prolongée. De plus, une structure de protection par auto-revêtement prolonge la durée de vie des blindages ; l'intervalle de remplacement standard est d'environ six mois.

5. Excellentes performances environnementales

Les concasseurs à percussion horizontaux modernes sont dotés de capots anti-poussière entièrement étanches au niveau des zones d'alimentation, de déchargement et de concassage. Ces dispositifs peuvent être couplés à des dépoussiéreurs à manches (à décolmatage par jet d'air pulsé) pour contrôler efficacement la pollution par les poussières. Grâce à l'utilisation de matériaux insonorisants et de dispositifs d'amortissement, le niveau sonore en fonctionnement reste inférieur à 85 décibels, respectant ainsi les normes environnementales sur site.

Quelles sont les limites du concasseur à percussion horizontal ?

Aucun équipement ne constitue une solution universelle ; les concasseurs à percussion présentent également certaines limites opérationnelles. La granulométrie de l'alimentation doit être strictement conforme aux paramètres de conception de l'équipement. Le traitement de matériaux extrêmement durs ou très abrasifs accélère considérablement l'usure des pièces d'usure. Un choix d'équipement inadapté peut entraîner une faible efficacité de production, une consommation excessive de pièces de rechange et une production excessive de fines.

Par conséquent, la ligne de production doit être configurée de manière appropriée en fonction des caractéristiques réelles des matériaux et des objectifs de production. Nous pouvons vous conseiller sur le choix de l'équipement si nécessaire.

Directives standard d'utilisation et d'entretien pour le concasseur à percussion horizontal

Une utilisation normalisée et un entretien régulier sont essentiels pour garantir les performances stables et la longévité de l'équipement.

Paramètres techniques

Remarque : les données techniques sont susceptibles d'être modifiées sans préavis.

Directives standard d'utilisation et d'entretien pour le concasseur à percussion horizontal

Une utilisation normalisée et un entretien régulier sont essentiels pour garantir les performances stables et la longévité de l'équipement.

Procédures de démarrage

Avant de démarrer la machine, effectuez une inspection complète de toutes les pièces d'usure, des boulons de fixation, des niveaux d'huile de lubrification, des joints d'étanchéité (anti-poussière) et des dispositifs de séparation magnétique. Retirez tout matériau résiduel ou corps étranger de la chambre de concassage.

L'équipement doit être démarré à vide. Laissez le moteur tourner au ralenti pendant 3 à 5 minutes pour vérifier l'absence de vibrations anormales, de bruits suspects ou de fuites d'huile avant d'introduire progressivement le matériau à traiter.

Gestion du processus de production pour le concasseur à percussion horizontal

Maintenez un débit d'alimentation uniforme et stable. Évitez les apports soudains et massifs de matériaux afin de prévenir toute surcharge du rotor. La granulométrie du matériau d'alimentation doit rester dans les limites nominales de l'équipement ; l'introduction de matériaux surdimensionnés dans la chambre de concassage est strictement interdite.

En cours de fonctionnement, si un bruit anormal du moteur, des vibrations excessives ou une hausse soudaine de l'intensité électrique sont détectés, arrêtez immédiatement l'alimentation. Laissez le matériau présent à l'intérieur être entièrement concassé et évacué avant d'arrêter le moteur principal, afin d'éviter tout blocage de la chambre.

Procédure d'arrêt quotidien

Tout d'abord, stoppez l'alimentation et laissez le concasseur tourner pendant environ 5 minutes pour vider complètement la chambre de concassage des matériaux résiduels, puis coupez l'alimentation électrique.

Calendrier d'entretien courant

Entretien quotidien

Vérifiez le serrage des boulons des marteaux ; inspectez l'usure des plaques de revêtement et des plaques d'impact ; surveillez la température des roulements et l'état du circuit d'huile ; nettoyez les sacs filtrants du dépoussiéreur.

Entretien hebdomadaire

Serrez tous les boulons de fixation du châssis et du rotor ; mesurez l'épaisseur des marteaux et remplacez rapidement les pièces présentant une usure irrégulière pour garantir l'équilibrage dynamique du rotor ; retirez les débris du fond de la chambre de concassage ; vérifiez et ajustez la tension des courroies trapézoïdales.

Entretien mensuel

Effectuez un test d'équilibrage dynamique du rotor ; lubrifiez à nouveau les roulements ; inspectez les vis de réglage et les joints hydrauliques, et réparez les joints d'étanchéité endommagés ; testez les performances de l'aimant de séparation des métaux ferreux.

Entretien annuel

Démontez le rotor pour inspecter l'éventuelle présence de fissures ou de déformations ; remplacez toutes les plaques de revêtement et plaques d'impact fortement usées ; vérifiez le jeu des roulements et remplacez-les si nécessaire ; soudez et réparez les fissures du châssis ; appliquez un revêtement anticorrosion complet.

Problèmes courants et solutions pour le concasseur à percussion horizontal

1. Vibrations excessives de l'équipement

Causes principales : Déséquilibre du rotor (usure inégale des barres de percussion), boulons de fixation desserrés, patins en caoutchouc anti-vibrations usés ou présence de corps étrangers métalliques dans la chambre. Solutions : Remplacer les barres de percussion par paires, resserrer tous les boulons de fixation, remplacer les patins en caoutchouc usés et retirer les corps étrangers.

2. Bruit d'impact anormalement fort

Causes principales : Présence de corps étrangers durs dans la chambre, plaques de percussion desserrées ou frottement entre les barres de percussion et les plaques de revêtement. Solutions : Arrêter immédiatement l'alimentation, vider la chambre, ouvrir le capot supérieur pour retirer les corps étrangers et fixer toutes les pièces desserrées.

3. Surchauffe des roulements

Causes principales : Graisse de lubrification insuffisante, conduites d'huile obstruées, jeu excessif des roulements ou fonctionnement prolongé en charge déséquilibrée. Solutions : Ajouter de la graisse, nettoyer les conduites obstruées, remplacer les roulements défectueux et rétablir l'équilibrage du rotor.

4. Faible rendement et granulométrie excessivement grossière

Causes principales : Écart trop important entre le rotor et les plaques de percussion, usure prononcée des barres de percussion ou alimentation irrégulière. Solutions : Réduire l'ouverture de décharge, remplacer les barres de percussion usées et régler l'alimentateur pour assurer une alimentation uniforme.

5. Courant moteur excessivement élevé

Causes principales : Alimentation excessive provoquant un bourrage de la chambre, grippage des roulements ou perte de phase électrique. Solutions : Couper l'alimentation, dégager l'obstruction interne, réparer les roulements défectueux et vérifier le circuit d'alimentation électrique.

Perspectives de développement du secteur

Portées par les politiques d'exploitation minière écologique et l'économie circulaire, les perspectives d'application des concasseurs à percussion horizontaux s'élargissent considérablement.

Les projets de rénovation urbaine et de modernisation des infrastructures routières génèrent chaque année d'importantes quantités de déchets de construction. Les concasseurs à percussion horizontaux mobiles permettent de concasser et de recycler ces déchets directement sur site, transformant le béton et la maçonnerie en granulats recyclés destinés aux couches de fondation routière et à la fabrication de briques écologiques. De nombreuses régions proposent également des subventions pour les projets de recyclage des déchets de construction, stimulant ainsi la demande du marché pour les équipements mobiles de concassage à percussion.

Parallèlement, ces équipements bénéficient d'améliorations et d'évolutions constantes. De nouvelles conceptions de rotor et l'utilisation d'alliages haute performance permettent de réduire efficacement la consommation d'énergie et de prolonger la durée de vie des pièces d'usure.

Les systèmes de surveillance intelligents permettent une détection précoce des pannes et réduisent la charge de travail liée aux inspections manuelles, orientant ainsi la production vers un fonctionnement automatisé et intelligent. Les structures à ouverture rapide hydraulique, les dispositifs de lubrification automatique et les systèmes de dépoussiérage intégrés sont devenus des configurations standard, rendant les concasseurs à percussion horizontaux plus économes en énergie, plus respectueux de l'environnement et plus performants.
