1. Qu'est-ce que le concasseur à cône Symons et quelle est son histoire ?

Le concasseur à cône Symons — également appelé concasseur à cône à ressort ou concasseur à cône composé — est un équipement emblématique du concassage fin dans les secteurs mondiaux des mines, des granulats et des matériaux de construction. Développé à l'origine par la société américaine Symons Engineering au début du XXe siècle, il a bénéficié de plus d'un siècle d'améliorations continues, d'optimisations structurelles et d'adaptations locales par des fabricants du monde entier. Il s'est imposé comme l'une des machines de concassage les plus éprouvées, rentables et polyvalentes pour le traitement des roches dures et des minerais.

Contrairement aux concasseurs à mâchoires, principalement utilisés pour le concassage primaire (ou dégrossissage), les concasseurs à cône Symons conviennent aux étapes de concassage secondaire, tertiaire, voire quaternaire. Ils excellent dans le traitement de matières premières allant de moyennement dures à extrêmement dures — avec une dureté Mohs comprise entre 6 et 16 — telles que le granit, le basalte, le quartzite, le minerai de fer, de cuivre ou d'or, le calcaire, les galets de rivière, la dolomite et les minerais de métaux non ferreux. La conception fondamentale du concasseur à cône Symons repose sur deux technologies révolutionnaires : le concassage inter-particulaire (ou concassage en couche) et la protection contre les surcharges par ressorts en cas d'introduction de corps étrangers. Ces innovations ont permis de résoudre deux problèmes majeurs rencontrés par les premiers modèles de concasseurs à cône : la production de particules irrégulières, fragiles et lamellaires, ainsi que les dommages importants causés à la machine par l'entrée d'objets métalliques incassables dans la chambre de concassage.

Tout en conservant le mécanisme de sécurité classique à ressorts, les concasseurs à cône Symons modernes intègrent des fonctions auxiliaires telles que le déblocage hydraulique de la chambre et le réglage hydraulique de l'ouverture de décharge. Ils sont disponibles en trois configurations de chambre de concassage pour répondre à des besoins de production variés : le modèle « Standard » pour le concassage secondaire de granulométrie moyenne, le modèle « Medium-Head » (tête moyenne) pour le concassage de moyen à fin, et le modèle « Short-Head » (tête courte) pour la production de sable ultrafin et le pré-traitement avant broyage des minerais. Avec des capacités allant de 20 à 1 000 tonnes par heure, ils conviennent aussi bien aux unités de concassage mobiles de petite taille qu'aux grandes installations fixes de traitement des minerais ; cette polyvalence explique leur popularité durable en Asie, en Afrique, en Europe et en Amérique du Sud.

2. Composition structurelle complète du concasseur à cône Symons

Le concasseur à cône Symons se compose de six systèmes principaux indépendants : l'ensemble de la chambre de concassage, l'ensemble du châssis principal et du support, le système d'entraînement excentrique, le système de sécurité à ressorts, le système de lubrification à circulation d'huile et le système hydraulique auxiliaire de réglage. Chaque composant est fabriqué en acier moulé robuste et en alliage de manganèse hautement résistant à l'usure afin de supporter les forces d'impact et de concassage continues à haute fréquence.

2.1 Ensemble de la chambre de concassage (zone de concassage principale)

Cet ensemble assure le concassage proprement dit du matériau et subit les contraintes d'usure les plus importantes ; il se compose du cône mobile (manteau) et du cône fixe (revêtement concave). Le manteau est solidement fixé à l'arbre principal et effectue un mouvement giratoire excentrique, tandis que le revêtement concave est installé dans la bague de réglage du châssis supérieur. Différents profils de chambre de concassage (types Standard, Medium et Short-head) sont interchangeables sur le même châssis principal, permettant aux entreprises de passer du concassage moyen au concassage fin sans acquérir d'équipement supplémentaire, augmentant ainsi considérablement le taux d'utilisation du matériel. Les revêtements sont en acier au manganèse ; dans des conditions normales d'exploitation, ils peuvent traiter des milliers de tonnes de roche, réduisant ainsi les temps d'arrêt dus aux remplacements fréquents. Une plaque de répartition est installée au niveau de la trémie d'alimentation supérieure pour disperser uniformément le matériau dans la chambre de concassage annulaire, évitant ainsi les obstructions localisées causées par une alimentation concentrée.

2.2 Châssis principal et système de support de l'arbre principal

Le châssis principal présente une structure robuste en acier moulé monobloc qui sert de base porteuse pour tous les composants. Il adopte une conception renforcée à corps divisé pour résister aux énormes forces de réaction générées lors du concassage de la roche. L'arbre principal surdimensionné constitue l'élément central de transmission de la force vers le cône mobile ; il présente une conception d'arbre plein renforcé pour prévenir toute flexion ou déformation sous de lourdes charges. Une crapaudine en bronze résistant à l'usure soutient la base de l'arbre principal ; sa surface en alliage autolubrifiant minimise les pertes par frottement lors de la giration à grande vitesse, garantissant un fonctionnement stable et continu sur le long terme.

2.3 Système d'entraînement excentrique

La transmission de puissance débute par un moteur d'entraînement triphasé, qui transmet le couple à l'arbre intermédiaire horizontal via des courroies trapézoïdales et une grande poulie d'entraînement. Un couple de pignons coniques usinés avec précision (pignon d'attaque et grande couronne conique) transmet le mouvement de rotation horizontal à un manchon excentrique vertical. Ce manchon, doté d'un alésage interne décentré, s'installe sur l'extrémité inférieure de l'arbre principal ; lors de sa rotation, il entraîne l'arbre principal et le cône de broyage mobile dans un mouvement circulaire à excentricité fixe. Un contrepoids est monté sur le manchon excentrique pour équilibrer les forces centrifuges générées par le mouvement giratoire, minimisant ainsi les vibrations de la machine. Les niveaux de vibration et de bruit sont exceptionnellement bas. Tous les engrenages sont fabriqués en acier allié traité thermiquement, offrant une dureté et une résistance à l'usure élevées.

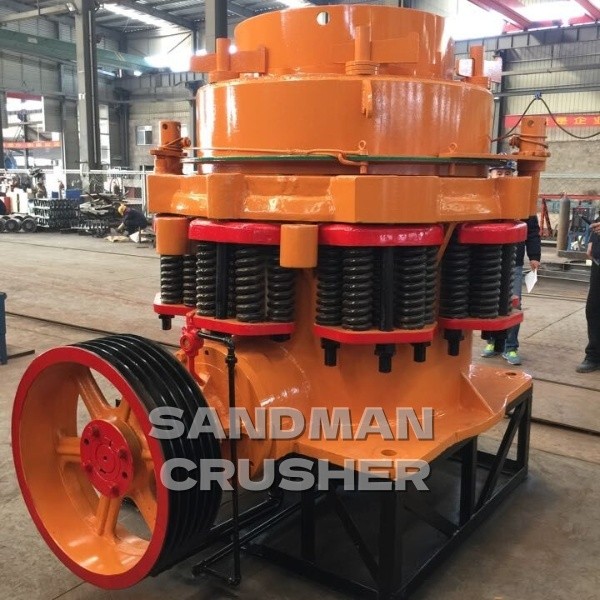

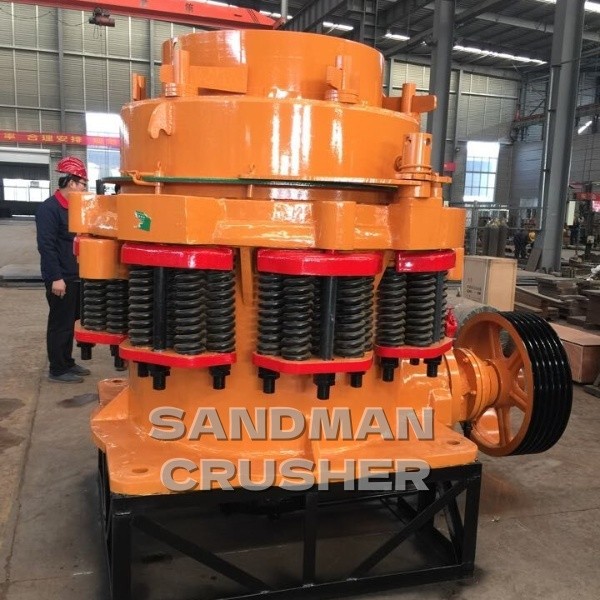

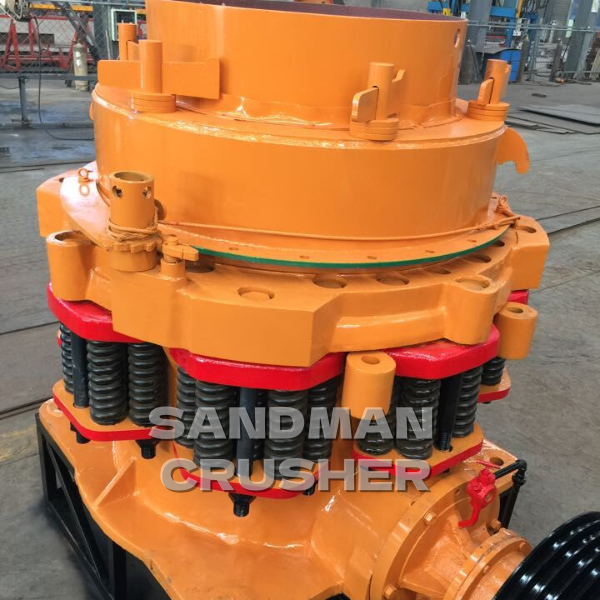

2.4 Système de protection contre les surcharges à ressorts

Des ressorts de compression à haute résistance, disposés autour de la bague de réglage sur le châssis supérieur, constituent le système de sécurité caractéristique du concasseur Symons. Lorsque des corps étrangers incassables (tels que des trépans en acier, des morceaux de fer ou des barres d'armature) pénètrent accidentellement dans la chambre de concassage, la force de concassage considérable qui en résulte repousse la bague de réglage vers le haut, comprimant les ressorts ; cela élargit temporairement l'ouverture de décharge, permettant l'éjection automatique de l'objet dur. Une fois l'objet évacué, les ressorts ramènent immédiatement la bague de réglage à sa position initiale, rétablissant le réglage de décharge sans nécessiter de démontage manuel ni d'arrêt pour le déblaiement des débris. Par rapport aux concasseurs à cône entièrement hydrauliques, cette structure de protection à ressorts offre une maintenance plus aisée, un taux de défaillance plus faible et une meilleure adaptabilité aux environnements miniers difficiles où l'alimentation hydraulique peut être instable.

2.5 Système indépendant de lubrification à l'huile fluide

Le concasseur à cône Symons est équipé d'une station de circulation d'huile fluide en circuit fermé totalement indépendante, distincte des systèmes de lubrification à la graisse des autres équipements de concassage. Le système comprend une pompe à huile, un radiateur de refroidissement, un filtre, un réservoir d'huile et un réseau de tuyauterie. L'huile de lubrification circule en continu vers les paliers de l'arbre principal, le manchon excentrique et les surfaces d'engrènement, dissipant la chaleur générée par le frottement et formant un film d'huile protecteur. Un joint anti-poussière à labyrinthe à double canal empêche la poussière de roche de pénétrer dans le circuit de lubrification et de contaminer l'huile, prolongeant ainsi la durée de vie des roulements et des engrenages. Des capteurs de température et de pression sont installés sur le circuit d'huile ; si la température dépasse les limites de sécurité ou si la pression chute anormalement, le système déclenche une alarme automatique et arrête la machine pour éviter d'endommager les composants critiques. 2.6 Système hydraulique auxiliaire

La nouvelle génération améliorée de concasseurs de type Symons intègre un ensemble de vérins hydrauliques en complément du mécanisme traditionnel à ressorts, offrant deux fonctions principales. Premièrement, le système de levage hydraulique permet un réglage flexible de l'ouverture de décharge en modifiant la hauteur de la bague de réglage, offrant ainsi un contrôle continu de la granulométrie du produit sans nécessiter de serrage manuel de boulons. Deuxièmement, le système dispose d'une fonction de déblocage rapide : si le concasseur s'arrête alors qu'il fonctionne à pleine charge et que la chambre de concassage est obstruée par une accumulation de roche, le système hydraulique peut soulever rapidement l'ensemble du cône fixe pour élargir l'ouverture de décharge et évacuer tous les matériaux accumulés en quelques minutes seulement, réduisant ainsi le temps d'arrêt de plus des deux tiers par rapport aux méthodes de déblocage manuel requises pour les anciens modèles à ressorts.

3. Quel est le principe de fonctionnement du concasseur à cône Symons ?

Le mécanisme de concassage principal du concasseur à cône Symons repose sur un mouvement giratoire excentrique et sur le concassage inter-particulaire (ou concassage en couche) ; cette conception à double action le distingue des équipements qui reposent uniquement sur une simple compression.

Au démarrage, le moteur entraîne l'arbre intermédiaire et le couple conique, provoquant la rotation continue du manchon excentrique. L'alésage décentré de ce manchon entraîne l'arbre principal et le cône de concassage, les forçant à effectuer un mouvement giratoire à 360 degrés autour de l'axe central de la machine. Durant ce mouvement, la surface du manteau mobile se rapproche et s'éloigne périodiquement du revêtement concave fixe, créant un espace annulaire de concassage dont l'ouverture varie de haut en bas.

La matière première est alimentée de manière uniforme depuis la trémie supérieure vers la large section haute de la chambre de concassage. Sous l'effet de la gravité, le matériau est soumis à trois types de forces mécaniques : la compression, la flexion et l'impact inter-particulaire. Contrairement aux concasseurs à mâchoires, qui se contentent de presser la roche contre une plaque fixe, l'action de concassage inter-particulaire provoque la compression et le broyage des matériaux les uns contre les autres à l'intérieur de la chambre. Ce processus fragilise la structure cristalline interne des pierres plutôt que de simplement fracturer leur surface extérieure. Cette méthode minimise la production de fragments excessifs en forme d'aiguilles ou de plaquettes, fournissant ainsi des granulats cubiques de haute qualité conformes aux normes pour les projets d'autoroutes, de lignes ferroviaires à grande vitesse et de construction en béton.

Après des cycles répétés de compression et de broyage, les particules dont la taille est inférieure à l'ouverture de décharge située en bas sortent de la machine, tandis que les fragments surdimensionnés restent dans la chambre supérieure pour subir de nouveaux cycles de concassage. Si des corps étrangers métalliques pénètrent dans la chambre de concassage, un système de protection à ressort permet à la bague de réglage de se soulever, éjectant ainsi automatiquement l'intrus. Un système hydraulique permet d'ajuster en temps réel l'ouverture de décharge afin de contrôler la finesse du produit fini, permettant ainsi de produire aussi bien des granulats de calibre moyen que du sable artificiel fin.

4. Principaux avantages concurrentiels du concasseur à cône Symons

4.1 Excellente forme des produits et taux de réduction élevé

Le mécanisme de concassage inter-particulaire (par couche) permet d'obtenir un taux de réduction de 3:1 à 10:1 en un seul passage, réduisant ainsi considérablement la charge circulante dans les lignes de concassage en circuit fermé. Les granulats cubiques obtenus présentent une proportion minimale de particules lamellaires et une faible teneur en fines, répondant aux normes strictes de granulométrie pour les infrastructures routières tout en améliorant la résistance du béton à la compression. De nombreuses carrières remplacent des concasseurs à percussion à deux étages par un seul concasseur à cône Symons de type « Short-Head » (tête courte), réduisant ainsi les coûts de production et améliorant la qualité des granulats.

4.2 Double système de sécurité et grande fiabilité opérationnelle

La combinaison d'un dispositif mécanique de sécurité à ressorts (contre les surcharges) et d'une protection hydraulique auxiliaire assure une double sécurité pour l'unité principale. Le système à ressorts réagit rapidement aux chocs soudains causés par des corps étrangers durs, tandis que la fonction hydraulique de débourrage permet de résoudre les temps d'arrêt dus aux blocages de la chambre de concassage. Un châssis monobloc robuste, un arbre principal de grand diamètre et un système de lubrification à circulation d'huile indépendant minimisent efficacement la fatigue des composants ; correctement entretenus, les concasseurs Symons permettent un fonctionnement continu 24 heures sur 24 pour les projets miniers et de production de granulats, affichant un temps moyen entre pannes (MTBF) bien supérieur à celui des concasseurs à cône standard.

4.3 Chambres de concassage interchangeables pour une flexibilité opérationnelle

Les chambres de concassage de types Standard, Medium et Short-Head peuvent être installées sur le même châssis principal sans modifier les structures d'entraînement ou de support. L'équipement permet de passer facilement du concassage secondaire (grossier) au concassage moyen-fin ou à la production de sable ultrafin en fonction de la demande saisonnière du marché, évitant ainsi d'investir dans des équipements redondants pour les différentes étapes du concassage. La large ouverture d'alimentation facilite l'association avec des concasseurs primaires à mâchoires de plus grande taille, augmentant ainsi la capacité de traitement de l'ensemble de la ligne de production.

4.4 Optimisation des coûts d'exploitation et de maintenance

Les principales pièces d'usure (manteau et revêtement de bol) sont moulées dans un alliage à haute teneur en manganèse, garantissant une longue durée de vie. Tous les ensembles supérieurs peuvent être démontés par le haut sans toucher aux fondations de l'unité principale, ce qui réduit considérablement le temps nécessaire au remplacement des revêtements. Le système de lubrification à circulation d'huile en circuit fermé élimine la contrainte d'un graissage fréquent, tandis que le réglage hydraulique de l'ouverture de décharge supprime le besoin de réglages manuels fastidieux. Par rapport aux concasseurs à cône entièrement hydrauliques, les équipements Symons se distinguent par des circuits hydrauliques plus simples, un nombre réduit de joints d'étanchéité et des coûts de maintenance courante inférieurs, offrant ainsi un rapport coût-efficacité exceptionnel aux petites et moyennes entreprises minières.

4.5 Grande adaptabilité aux matériaux et aux conditions d'exploitation

Ce concasseur à cône Symons est adapté au traitement d'une vaste gamme de minerais et de roches, allant de dureté moyenne à extrême. Il peut être intégré dans diverses configurations d'exploitation, telles que des lignes de concassage fixes, des stations semi-mobiles sur châssis (skids) ou des stations entièrement mobiles sur roues. Son champ d'application couvre des secteurs variés : traitement de minerais métalliques et non métalliques, préparation de matières premières pour cimenteries, production de granulats pour infrastructures routières, fabrication de sable artificiel et recyclage de déchets de construction. Pour les projets liés aux minéraux destinés aux nouvelles énergies — tels que le lithium, le manganèse et la chromite — ce concasseur Symons permet de concrétiser efficacement le principe « plus de concassage, moins de broyage ,en réduisant la granulométrie d'alimentation des broyeurs à boulets, il diminue de 15 à 25 % la consommation d'énergie de broyage au sein des installations de traitement.

5. Scénarios d'application industrielle

5.1 Usines de traitement de minerais (métallurgie et mines) : le concasseur à cône Symons

Dans les mines de métaux ferreux (fer, manganèse, chromite) et non ferreux (cuivre, or, plomb-zinc, lithium), les concasseurs à cône Symons à tête standard assurent l'étape de concassage secondaire après le concassage primaire par mâchoires, tandis que les modèles à tête courte réalisent le concassage tertiaire fin avant l'alimentation des broyeurs à boulets. La réduction de la granulométrie du minerai avant le broyage diminue la consommation d'énergie du broyeur à boulets et améliore le taux de libération des minéraux, optimisant ainsi l'efficacité de la récupération des métaux. Les concasseurs à cône Symons de taille moyenne sont souvent privilégiés pour les projets de traitement de métaux précieux et de terres rares, garantissant la stabilité et la continuité des opérations de prétraitement du minerai.

5.2 Carrières de granulats et projets de construction routière

Les carrières de roches dures (granite, basalte, galets) utilisent les concasseurs à cône Symons pour produire des granulats cubiques à haute résistance, adaptés aux revêtements asphaltés, au béton pour ouvrages d'art et au ballast pour lignes ferroviaires à grande vitesse. Des chambres de concassage à tête courte sont intégrées dans des lignes de production de sable en circuit fermé pour transformer la pierre concassée en sable artificiel, substitut au sable de rivière naturel dans les projets de construction. Grâce à leur ouverture de décharge réglable, une même ligne de production peut fabriquer de manière flexible des granulats répondant à diverses spécifications granulométriques (par ex. 5–10 mm, 10–20 mm, 20–31,5 mm).

5.3 Usines de ciment et de matériaux de construction

Les matières premières destinées à la production de ciment — telles que le calcaire, la dolomie et l'argile — nécessitent un concassage intermédiaire et fin avant la calcination. Les concasseurs à cône Symons de taille moyenne stabilisent la granulométrie des matières premières, assurant une calcination uniforme dans le four. Par ailleurs, les usines de briques et de pierres artificielles utilisent les équipements Symons pour concasser des matières premières telles que le grès quartzeux.

5.4 Concassage mobile et recyclage des déchets de construction

Les concasseurs à cône Symons de petite et moyenne taille sont souvent associés à des unités mobiles de concassage à mâchoires pour former des stations de concassage mobiles, utilisées pour traiter les débris de démolition routière, les déchets de construction urbaine et les roches de carrière. Leur système de sécurité à ressort s'adapte à la composition complexe des matériaux présents sur site (mélanges de ferraillage et de blocs de béton), tandis que la fonction de débourrage hydraulique rapide de la chambre résout les problèmes fréquents d'obstruction causés par des déchets de formes irrégulières.

Paramètres techniques

Remarque : les données techniques sont susceptibles d'être modifiées sans préavis.

6. Directives d'utilisation et d'entretien courant du concasseur à cône Symons

La longévité et la stabilité du rendement du concasseur à cône Symons dépendent d'un entretien périodique normalisé, réparti en inspections quotidiennes, maintenance hebdomadaire et révisions trimestrielles.

1. Points de contrôle quotidiens : Vérifier la pression, la température et la propreté de l'huile au niveau de la station de lubrification ; inspecter les ensembles de ressorts pour détecter toute fissure ou tout boulon desserré ; vérifier l'état d'usure des revêtements d'alimentation et de décharge ; surveiller les vibrations et les bruits anormaux lors du démarrage de l'équipement. Arrêter immédiatement la machine si la température de l'huile dépasse 55 °C ou si des bruits de chocs métalliques se produisent dans la chambre de concassage.

2. Maintenance hebdomadaire : Nettoyer l'élément filtrant de l'huile de lubrification ; resserrer tous les boulons de fixation du châssis principal et de la bague de réglage ; vérifier l'étanchéité des vérins hydrauliques pour détecter d'éventuelles fuites d'huile ; mesurer l'épaisseur restante des revêtements afin de planifier leur remplacement à l'avance.

3. Révision trimestrielle : Vidanger et remplacer l'huile de lubrification ; démonter et inspecter l'usure du manchon excentrique, de la bague en bronze de l'arbre principal et des surfaces des dents du couple conique ; calibrer la précision du réglage hydraulique de l'ouverture de décharge ; remplacer les joints anti-poussière à labyrinthe usés pour éviter toute contamination du système de lubrification par la poussière.

4. Interdictions d'utilisation : Interdire strictement l'alimentation en matériaux surdimensionnés dépassant les dimensions maximales de l'ouverture d'alimentation ; éviter le fonctionnement prolongé à vide ; interdire strictement l'introduction d'outils en fer ou de pièces en acier dans la chambre de concassage pendant le fonctionnement. Avant l'arrêt, interrompre l'alimentation et laisser l'équipement tourner jusqu'à ce que la chambre de concassage soit totalement vidée de ses matériaux, afin d'éviter un blocage en charge lors du prochain démarrage.

7. Conclusion

Grâce aux progrès constants des technologies de fabrication, les concasseurs à cône Symons modernes intègrent des fonctionnalités telles que des capteurs de surveillance intelligents, un contrôle automatique de la lubrification et le réglage à distance de l'ouverture de décharge, réduisant ainsi les exigences en matière d'intervention manuelle et améliorant l'automatisation de la production. Pour les entreprises opérant dans l'extraction minière, le traitement des granulats et le recyclage des déchets solides, le choix d'un concasseur à cône Symons adapté constitue un investissement fiable pour optimiser l'efficacité de la ligne de concassage et maîtriser les coûts de production à long terme. Portée par l'expansion des infrastructures mondiales et le développement des minéraux destinés aux nouvelles énergies, la demande du marché pour des concasseurs à cône Symons optimisés devrait connaître une croissance stable et durable.
