Petit concasseur à marteaux – Guide complet

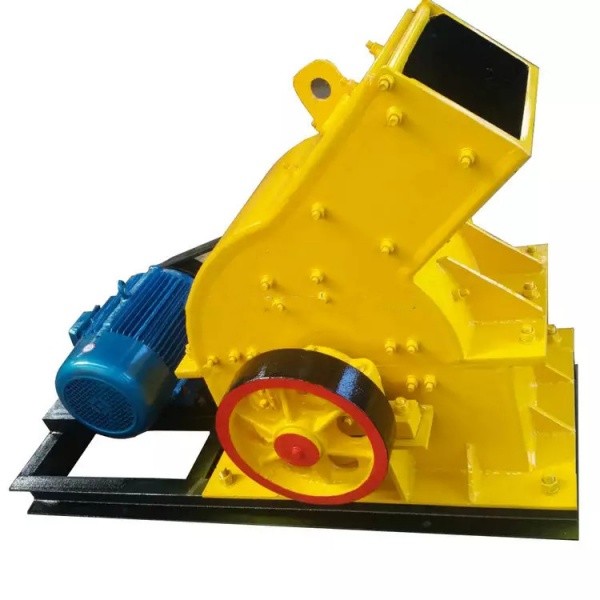

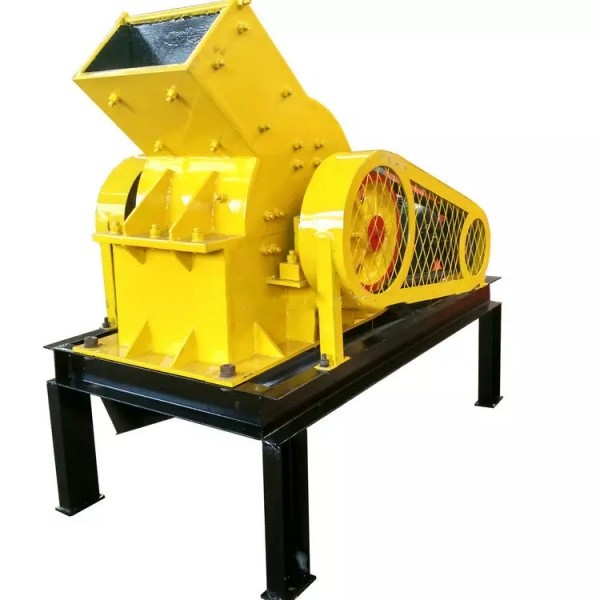

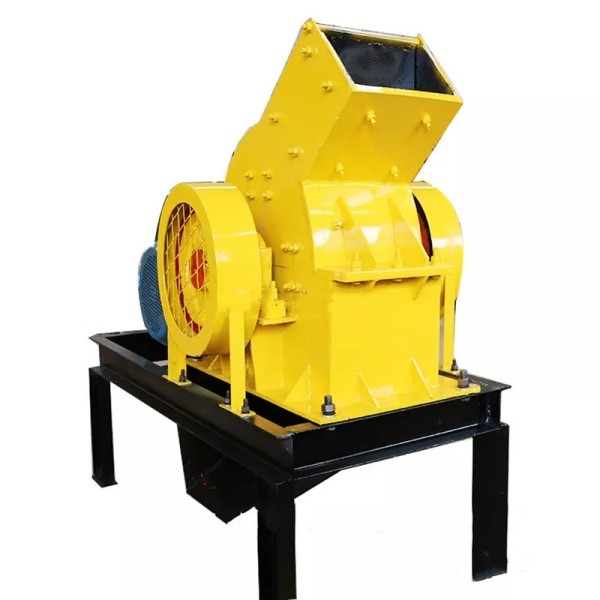

Qu’est-ce qu’un petit concasseur à marteaux ?

Un petit concasseur à marteaux est une machine de concassage par impact. Il utilise un rotor tournant à grande vitesse et des marteaux pour fragmenter les matériaux.

Cet équipement présente une conception compacte et occupe peu d'espace au sol. Il est facile à utiliser et traite des matériaux de petite taille avec un rendement modéré.

Les ouvertures d'alimentation typiques varient de 200 à 600 mm. La machine pèse entre 1 et 5 tonnes et est équipée de moteurs d'une puissance allant de 5,5 à 37 kW.

Sa capacité horaire se situe entre 1 et 30 tonnes. Il peut être installé en poste fixe ou monté sur un châssis à roues pour des opérations de concassage mobile. Ce concasseur convient parfaitement aux petites unités de transformation, aux mini-mines, aux ateliers de matériaux de construction, aux sites de traitement des déchets de chantier, ainsi qu'aux applications liées à l'alimentation animale ou à la biomasse.

Comparé aux grands concasseurs à marteaux industriels, ce modèle réduit est beaucoup plus léger.

Il ne nécessite pas de fondation massive en béton ; un sol plat et stabilisé suffit.

Le transport est aisé : un seul camion permet de déplacer la machine entière.

Le prix d'achat est abordable et le coût des pièces de rechange est très faible.

Les pièces d'usure, telles que les marteaux, les plaques de blindage et les barreaux de grille, sont faciles à remplacer.

Une seule personne peut effectuer cette opération sans outils spécifiques.

C'est pourquoi ce concasseur à marteaux séduit les petites entreprises et les opérateurs indépendants disposant d'un budget limité.

I. Le principe de concassage est identique à celui des concasseurs à marteaux de plus grande taille.

Le matériau pénètre dans la chambre et est frappé par des marteaux se déplaçant à grande vitesse.

Simultanément, les particules entrent en collision et sont comprimées contre les barres de la grille.

Ces trois actions permettent de broyer le matériau.

Les particules suffisamment fines passent à travers les mailles de la grille. Les particules trop grosses restent à l'intérieur et sont à nouveau frappées jusqu'à atteindre la taille souhaitée.

Il est possible d'ajuster la granulométrie de sortie en remplaçant les barres de la grille par des mailles de différentes largeurs.

Le produit final est uniforme et convient aux granulats ou poudres de base.

II. Composants principaux – Simplicité et robustesse

Ce concasseur à marteaux ne comporte que cinq éléments essentiels et aucun système hydraulique complexe.

Cela permet de maintenir un taux de défaillance très faible.

1. Bâti – fabriqué en tôle d'acier soudée épaisse.

Il présente une conception en deux parties (supérieure et inférieure), avec une ouverture d'alimentation sur le dessus et des portes d'accès latérales.

À l'intérieur, des plaques d'usure résistantes protègent le bâti contre les chocs.

La section inférieure supporte les barreaux de grille.

Le bâti est rigide et génère très peu de vibrations.

Les modèles plus petits sont plus légers tout en restant suffisamment robustes pour être transportés facilement.

2. Ensemble rotor – c'est le cœur du concasseur à marteaux.

Il comprend un arbre principal, des disques, des axes et des marteaux. Le moteur entraîne l'arbre, et les disques font tourner les marteaux.

Les marteaux sont suspendus à des axes et se déploient sous l'effet de la force centrifuge.

La plupart des marteaux sont en acier au manganèse, un matériau tenace et résistant à l'usure. Les marteaux usés peuvent être remplacés individuellement, sans avoir à changer tout le rotor. Cela permet de réaliser d'importantes économies sur les frais de maintenance.

3. Plaques de concassage – elles revêtent les parois intérieures de la chambre.

Il existe des plaques d'impact et des plaques latérales, toutes dotées de surfaces nervurées. Elles amortissent les chocs causés par les pierres projetées et renvoient les matériaux vers le centre pour un concassage supplémentaire.

Surtout, elles protègent le bâti en acier contre l'usure directe, prolongeant ainsi la durée de vie du concasseur.

4. Système de grille – situé juste sous le rotor.

Il se compose de plusieurs barreaux en acier espacés pour former des ouvertures de criblage. La taille de ces ouvertures détermine la granulométrie finale du produit.

Les matériaux conformes à la taille passent à travers la grille, tandis que les morceaux plus gros restent à l'intérieur pour subir un concassage supplémentaire.

Cela crée un processus en circuit fermé. En cas d'introduction de débris durs, une trappe de déchargement située en bas permet d'éliminer rapidement les obstructions.

5. Système d'entraînement – comprend un moteur électrique, des poulies et des courroies trapézoïdales. La transmission par courroie absorbe les chocs, protégeant ainsi le moteur. Un carter de protection recouvre les courroies pour prévenir tout accident.

La plupart des petits concasseurs à marteaux utilisent des moteurs triphasés standard, compatibles avec les réseaux électriques classiques des zones rurales ou des chantiers.

III. Fonctionnement – Étape par étape

Vous introduisez le matériau par l'ouverture supérieure dans la chambre de broyage.

Le moteur entraîne le rotor à grande vitesse, projetant les marteaux avec une force considérable. Chaque marteau frappe le matériau avec puissance ; les gros blocs se fissurent et se brisent dès l'impact.

Les fragments sont ensuite projetés contre les parois de la chambre et se brisent à nouveau. Simultanément, les particules s'entrechoquent, se réduisant en une granulométrie de plus en plus fine.

Une fois suffisamment petits, les morceaux passent à travers les ouvertures de la grille inférieure et sont évacués. Les éléments trop volumineux restent à l'intérieur et continuent d'être broyés jusqu'à ce qu'ils puissent passer.

Ce broyeur à marteaux est idéal pour les matériaux friables tels que l'argile, la brique et le calcaire. Des ouvertures étroites permettent d'obtenir une poudre fine, tandis que des ouvertures plus larges produisent du gravier grossier. Une seule machine peut ainsi répondre à de multiples besoins.

En fonctionnement, le poids de la machine et ses patins en caoutchouc limitent les vibrations. Le niveau sonore reste modéré.

Il est possible d'ajouter un système simple de dépoussiérage pour se conformer aux normes environnementales de base.

IV. Où utiliser ce broyeur à marteaux ?

1. Production de sable et de gravier à petite échelle – concassage de pierre bleue, calcaire, dolomite ou schiste pour obtenir des granulats de 0 à 20 mm.

Utilisation pour les routes rurales, le pavage de cours ou la fabrication de petits éléments en béton.

Très apprécié des carrières indépendantes et des exploitants en zone montagneuse, car il ne nécessite pas de concasseur primaire en amont.

Il suffit d'y introduire directement les blocs de pierre bruts.

2. Recyclage des déchets de construction – concassage de briques rouges, de blocs de béton et de carreaux de ciment sur les chantiers de démolition.

Après retrait des armatures métalliques, on obtient des granulats recyclés pour le remblaiement ou la fabrication de briques perméables.

Monté sur un châssis mobile, le broyeur peut être acheminé directement sur le chantier, réduisant ainsi les coûts de transport liés à l'évacuation des déchets.

3. Briques et matériaux de construction – concassage de schiste, d'argile, de rebuts de briques ou de gypse pour obtenir une poudre de moulage.

Le gypse broyé sert de retardateur de prise pour le ciment ; le stérile houiller devient une matière première pour briques non cuites. Ce broyeur est parfaitement adapté aux petites et moyennes briqueteries.

4. Traitement du charbon et des combustibles – utilisé par les petites mines de charbon pour fragmenter le charbon brut et les stériles en morceaux calibrés ou en matière première pour briquettes.

Également utilisé dans les ateliers de cokéfaction pour le broyage fin du coke.

5. Alimentation animale et biomasse – grâce à des options en acier inoxydable, ce broyeur à marteaux peut traiter le maïs, le tourteau de soja, les tiges et les copeaux de bois.

Il permet de produire des aliments pour le bétail ou de la matière première pour les granulés de biomasse. Les unités de production d'engrais organiques l'utilisent également pour broyer les tiges et les mottes de fumier.

6. Produits chimiques et minéraux non métalliques – broyage de sel gemme, de talc, de roche phosphatée ou de mottes d'engrais.

Le produit obtenu sert de charge pour l'industrie chimique ou d'ingrédient pour le sel de déneigement. C'est un équipement pratique pour les petites unités de transformation chimique.

V. Quels sont les atouts de ce concasseur à marteaux ?

Premièrement, un faible coût d'investissement.

Son prix est bien inférieur à celui des concasseurs à percussion ou à cône.

Il ne nécessite ni grands convoyeurs ni systèmes de criblage complexes, ce qui réduit le coût global du projet et permet un retour sur investissement plus rapide.

Deuxièmement, une conception compacte et mobile. Petit et léger, il peut être transporté sur des routes rurales étroites.

Vous concassez les matériaux directement sur place, économisant ainsi sur les frais de transport.

Troisièmement, une utilisation et une maintenance simples. Pas de systèmes hydrauliques ou électroniques complexes : il suffit de démarrer ou d'arrêter le moteur et de remplacer les marteaux ou les barres de grille si nécessaire. Les pièces sont standard et disponibles chez les revendeurs locaux ; aucune intervention d'expert n'est requise.

Quatrièmement, une granulométrie de sortie réglable. Il suffit de changer les barres de grille pour produire du sable grossier, de la poudre fine ou du gravier. Un seul concasseur à marteaux permet de réaliser diverses tâches.

Cinquièmement, un encombrement réduit et une installation rapide.

Aucune fondation profonde en béton n'est nécessaire ; il suffit de le placer sur un sol plat, sur des patins en caoutchouc. C'est la solution idéale pour les ateliers disposant d'un espace limité.

VI. Connaître les limites – Ce qu'il ne faut pas faire

Ce concasseur à marteaux ne convient pas aux roches dures et abrasives telles que le granit, les galets de rivière ou le minerai de fer.

Ces matériaux useraient rapidement les marteaux et augmenteraient les coûts d'exploitation. Évitez également les matériaux humides présentant une teneur en eau supérieure à 15 %, comme l'argile collante ou les boues.

Ils risqueraient d'obstruer les grilles de criblage et de vous contraindre à arrêter la machine.

Séchez ces matériaux avant de les introduire dans la machine.

N'y introduisez jamais de métaux résistants ou de caoutchouc.

Retirez systématiquement les fers à béton et les débris métalliques avant le concassage ; ils pourraient briser les marteaux et endommager les grilles.

En cours d'utilisation, vérifiez régulièrement l'usure des marteaux et remplacez les pièces usées en temps utile.

Maintenez une alimentation régulière ; ne déversez pas une charge trop importante en une seule fois.

N'ouvrez jamais les trappes d'accès lorsque la machine est en marche.

Mettez en place des dispositifs de contrôle des poussières et du bruit pour respecter les normes environnementales.

Paramètres techniques

Note: Technical data are subject to change without prior notice.

VII. Exploitation et entretien – Guide pratique

Inspection avant démarrage – À chaque prise de poste

Vérifiez l'extérieur et la structure.

Examinez le châssis et les soudures : y a-t-il des fissures ou des déformations ?

Assurez-vous que les joints des portes et des capots sont intacts et que tous les boulons sont bien serrés.

Cela permet d'éviter les fuites et les projections de débris.

---

Inspectez le rotor et les marteaux.

Coupez l'alimentation, ouvrez la porte latérale et examinez les marteaux en acier au manganèse.

Si un marteau présente une usure excessive, des encoches ou des fissures, ou s'il est desserré, remplacez le jeu complet.

Vérifiez également les axes et les goupilles : ils ne doivent être ni cassés ni manquants.

Assurez-vous que les disques du rotor ne sont ni voilés ni fissurés.

---

Vérifiez les barreaux de la grille.

Ils doivent être droits, non obstrués et exempts de matériaux agglomérés dans les interstices.

Vérifiez que les blocs de verrouillage sont bien serrés et que les espaces sont réguliers ; des espaces inégaux entraînent une granulométrie irrégulière du produit.

---

Examinez le système d'entraînement.

Les courroies trapézoïdales doivent être correctement tendues et ne présenter ni fissures, ni signes de vieillissement ou d'effilochage.

Vérifiez que le carter de protection de la poulie est solidement fixé et que les patins amortisseurs en caoutchouc sont en bon état.

Des patins endommagés provoquent des vibrations importantes.

---

Inspectez les composants électriques.

Les connexions du moteur doivent être fermes et le fil de terre correctement raccordé.

Recherchez tout câble effiloché ou interrupteur présentant des fuites.

Assurez-vous que les rampes de pulvérisation du système de dépoussiérage ne sont pas obstruées et que les sacs de récupération ne sont pas déchirés.

---

Vérifiez le matériau et le site.

Débarrassez la goulotte d'alimentation de tout déchet.

Éliminez les fers à béton, les morceaux de ferraille et les gros éléments métalliques durs ; ils pourraient détruire votre broyeur à marteaux.

Mesurez le taux d'humidité ; s'il dépasse 15 %, séchez le matériau au préalable.

Assurez-vous également que la goulotte d'alimentation est dégagée et qu'il n'y a pas d'accumulation de matière dans la trémie.

Ne déversez jamais une charge importante en une seule fois dans une petite machine.

---

Démarrage – La bonne méthode

Démarrez à vide.

Retirez tout matériau résiduel de la chambre, fermez toutes les portes et éloignez les personnes.

Mettez le moteur en marche et laissez-le tourner au ralenti pendant 3 à 5 minutes.

Surveillez l'apparition de fortes vibrations, de bruits anormaux, de surchauffe ou de patinage des courroies.

Si vous voyez de la fumée ou entendez des chocs violents, coupez immédiatement l'alimentation.

N'introduisez aucun matériau tant que le problème n'est pas résolu.

---

Alimentation – Régulière et uniforme

Ne commencez l'alimentation qu'une fois que la machine tourne sans à-coups au ralenti.

Appliquez la règle suivante : petites quantités, flux continu, alimentation uniforme.

Si vous alimentez manuellement, contrôlez la taille de chaque lot.

Ne jetez pas violemment de grosses pierres ; elles pourraient bloquer l'ouverture d'entrée.

Si vous utilisez un convoyeur, réglez une vitesse constante.

Si vous remarquez un ralentissement de la décharge ou si le bruit de la machine devient sourd, arrêtez immédiatement l'alimentation.

C'est le signe d'un bourrage.

Forcer l'introduction de matériaux supplémentaires surchargerait le moteur et risquerait de le griller.

---

Tenez-vous sur le côté pendant le fonctionnement.

Ne vous placez jamais directement devant les ouvertures d'alimentation ou de décharge : des pierres pourraient être projetées et vous blesser.

---

Gestion des urgences

Si la machine cale en raison d'un bourrage, coupez immédiatement l'alimentation principale.

Attendez que le rotor s'arrête complètement, puis ouvrez la trappe de nettoyage inférieure pour dégager l'obstruction.

N'introduisez jamais la main à l'intérieur tant que le rotor est en mouvement.

Utilisez des outils pour retirer les objets coincés ; n'utilisez jamais vos mains nues.

En cas de surchauffe des roulements, de bruits persistants ou de patinage des courroies, arrêtez la machine et examinez le problème.

Ne continuez pas à faire fonctionner un broyeur à marteaux défectueux.

---

Arrêt – Procédure appropriée

Pour un arrêt normal : cessez d'abord l'alimentation, laissez la machine tourner à vide pendant 2 à 3 minutes pour évacuer tout le matériau, coupez le moteur, puis coupez l'alimentation électrique principale.

En cas d'urgence : si le châssis se fissure, si le moteur prend feu ou en cas de choc électrique, actionnez immédiatement l'arrêt d'urgence.

Une fois l'alimentation coupée, effectuez une inspection complète.

En cas d'arrêt prolongé, nettoyez toute la poussière et les résidus, puis recouvrez la machine.

---

Entretien quotidien – Après chaque poste

Nettoyez la machine.

Retirez la poudre et les matières collantes de l'entrée, de la chambre de broyage et des interstices du tamis.

Essuyez l'extérieur et éliminez la poussière.

Si vous avez travaillé dans des conditions humides, séchez le châssis et les paliers pour éviter la rouille.

---

Vérification rapide des pièces d'usure.

Examinez les marteaux, les plaques de blindage et les barres de tamis ; notez leur degré d'usure.

Commandez des pièces de rechange avant qu'elles n'atteignent la limite d'usure.

---

Entretien du système d'entraînement.

Nettoyez la poussière et l'huile présentes sur les poulies et les courroies.

Vérifiez la tension des courroies ; si elles sont détendues, ajustez les boulons de la base du moteur.

Éliminez également la poussière à l'intérieur du carter de protection des courroies.

---

Lubrification des roulements – très important !

Les roulements de l'arbre principal sont soumis à de fortes contraintes.

Appliquez de la graisse au lithium à chaque poste de travail.

Si l'environnement est très poussiéreux, graissez toutes les 4 heures ; dans un atelier propre, une fois par jour suffit.

Ajoutez de petites quantités fréquemment ; un excès de graisse provoque une surchauffe.

Tous les 30 jours, retirez les couvercles des paliers, enlevez la vieille graisse et remplacez-la par de la graisse neuve.

Cela empêche la poussière de pénétrer et de provoquer le grippage des roulements.

---

Serrage de tous les boulons.

Les vibrations desserrent les boulons du carter, des plaques de blindage, des fixations du tamis et de la base du moteur.

Resserrez-les régulièrement pour éviter que des pièces ne se détachent.

---

Vérification du système anti-poussière.

Inspectez les sacs à poussière et les rampes de pulvérisation ; remplacez ceux qui sont déchirés ou obstrués.

Une bonne gestion de la poussière permet de garder les roulements et le moteur plus propres.

---

Entretien courant hebdomadaire

Une fois par semaine, effectuez une vérification plus approfondie.

Ouvrez la machine et inspectez l'ensemble du rotor : vérifiez l'usure ou la déformation des marteaux, des axes et des goupilles.

Remplacez toute plaque de blindage si la profondeur d'usure dépasse un tiers de son épaisseur. Redressez les barres de grille déformées ou remplacez-les si elles sont fortement obstruées.

Nettoyez également le ventilateur de refroidissement du moteur pour garantir une bonne dissipation thermique.

---

Entretien intermédiaire mensuel

Chaque mois :

1. Déposez les paliers, nettoyez les roulements et appliquez de la graisse neuve.

Vérifiez le jeu des roulements : s'ils présentent du jeu ou émettent du bruit, remplacez-les.

2. Vérifiez l'équilibrage dynamique du rotor.

Une usure inégale des marteaux provoque de fortes vibrations ; remplacez-les donc toujours par paires appariées afin de maintenir l'équilibre des masses.

3. Inspectez les soudures du châssis et le bâti pour détecter d'éventuelles fissures.

Soudez et renforcez immédiatement toute fissure constatée.

4. Testez l'isolation du moteur et vérifiez l'état des câbles (signes de vieillissement).

Remplacez tout câble endommagé.

---

Révision majeure trimestrielle

Effectuez un démontage complet tous les trois mois.

Remplacez toutes les pièces fortement usées : plaques de revêtement, barreaux de grille et le jeu complet de marteaux.

Vérifiez l'arbre principal pour détecter toute déformation, rayure ou usure ; réparez-le ou remplacez-le si nécessaire.

Inspectez tous les blocs d'amortissement en caoutchouc et remplacez-les par un jeu complet.

Ouvrez le coffret électrique, dépoussiérez l'intérieur, resserrez toutes les connexions des borniers et testez la sensibilité des interrupteurs.

---

Remplacement des pièces d'usure – Conseils clés

Remplacement des marteaux : coupez toujours l'alimentation électrique au préalable.

Remplacez les marteaux par jeux symétriques complets ; si un côté est plus lourd que l'autre, le rotor se déséquilibre et provoque de fortes vibrations.

Si un marteau n'est usé que sur une arête, vous pouvez le retourner pour utiliser l'autre côté.

En revanche, s'il présente des trous ou des fissures, mettez-le au rebut immédiatement.

---

Remplacement des barreaux de grille : retirez les blocs de serrage et extrayez les barreaux endommagés.

Installez de nouveaux barreaux de dimensions identiques, en respectant un espacement régulier, et serrez fermement les deux extrémités.

Des barreaux mal fixés peuvent bouger et heurter le rotor pendant le fonctionnement.

---

Remplacement des plaques de revêtement : remplacez-les rapidement lorsqu'elles deviennent trop fines.

Si des plaques manquent, le châssis en acier s'use prématurément et la durée de vie de la machine est réduite.

---

Problèmes courants – Comment les prévenir

1. Blocage / colmatage : contrôlez l'humidité, assurez une alimentation régulière, nettoyez fréquemment les espaces entre les barreaux et empêchez l'introduction de gros débris.

2. Vibrations excessives : généralement dues à des marteaux de poids inégaux, un déséquilibre du rotor, des blocs d'amortissement défectueux ou des boulons d'ancrage desserrés.

Solution : remplacez les marteaux par paires et resserrez tous les boulons de la base.

3. Surchauffe des roulements : respectez scrupuleusement le calendrier de graissage et protégez les roulements de la poussière.

4. Granulométrie excessive en sortie : barreaux de grille usés ou espacements trop larges.

Remplacez immédiatement les barreaux de grille.

5. Patinage des courroies : courroies usées ou trop détendues.

Ajustez la position du moteur ou installez de nouvelles courroies.

---

Règles de sécurité – Aucune exception

Coupez toujours l'alimentation et verrouillez la machine avant toute réparation ou tout remplacement de pièce.

Apposez une étiquette « Ne pas utiliser » sur le démarreur.

N'ouvrez jamais les trappes d'accès et n'introduisez jamais la main à l'intérieur lorsque le rotor tourne.

Ne jamais enjamber des courroies en mouvement.

Les opérateurs doivent porter des lunettes de sécurité, des masques anti-poussière et des gants robustes. Gardez un extincteur à proximité.

Pour les unités mobiles : avant le remorquage, resserrez toutes les pièces desserrées et enroulez les câbles ; ne faites jamais fonctionner le concasseur pendant le transport.

N'y introduisez jamais de métal, de caoutchouc ou de pierres dures (comme du granit ou des galets) ; cela endommagerait la machine et augmenterait les coûts.

---

Stockage à long terme (plus de 15 jours)

Videz entièrement la chambre de concassage.

Nettoyez et séchez la machine dans son intégralité, puis appliquez de la graisse antirouille sur les parties métalliques exposées.

Enveloppez le moteur et les roulements dans du plastique pour les protéger de la poussière et de l'humidité.

Entreposez l'unité dans un endroit sec et couvert.

Retirez les courroies trapézoïdales et conservez-les séparément pour éviter qu'elles ne se déforment sous la pression.

Une fois par mois, faites tourner la machine à vide pendant 5 minutes pour empêcher les roulements de rouiller ou de se gripper.

VIII. À qui s'adresse ce broyeur à marteaux ?

Ce petit broyeur à marteaux est un équipement de base, une solution d'entrée de gamme pour le broyage fin.

Il est conçu pour les opérateurs indépendants, les petits ateliers, les chantiers temporaires et les lignes de production à l'échelle villageoise.

S'il sacrifie une capacité massive et une durabilité extrême, il offre en contrepartie un coût réduit, une grande mobilité et une maintenance aisée.

Il est adapté au traitement de matériaux allant de tendres à moyennement friables.

---

Que ce soit pour la construction rurale, le recyclage des déchets, la fabrication artisanale de briques ou la transformation d'aliments pour le bétail et de biomasse, ce broyeur à marteaux offre un rapport qualité-prix imbattable.

Il ne saurait remplacer les broyeurs géants destinés aux roches dures, mais si votre volume de production est modeste, votre espace restreint et votre budget limité, il constitue un choix pratique et économique.

Pour de nombreux projets de valorisation des ressources et chantiers de transformation de la pierre à petite échelle, ce broyeur à marteaux demeure un équipement de travail incontournable.
