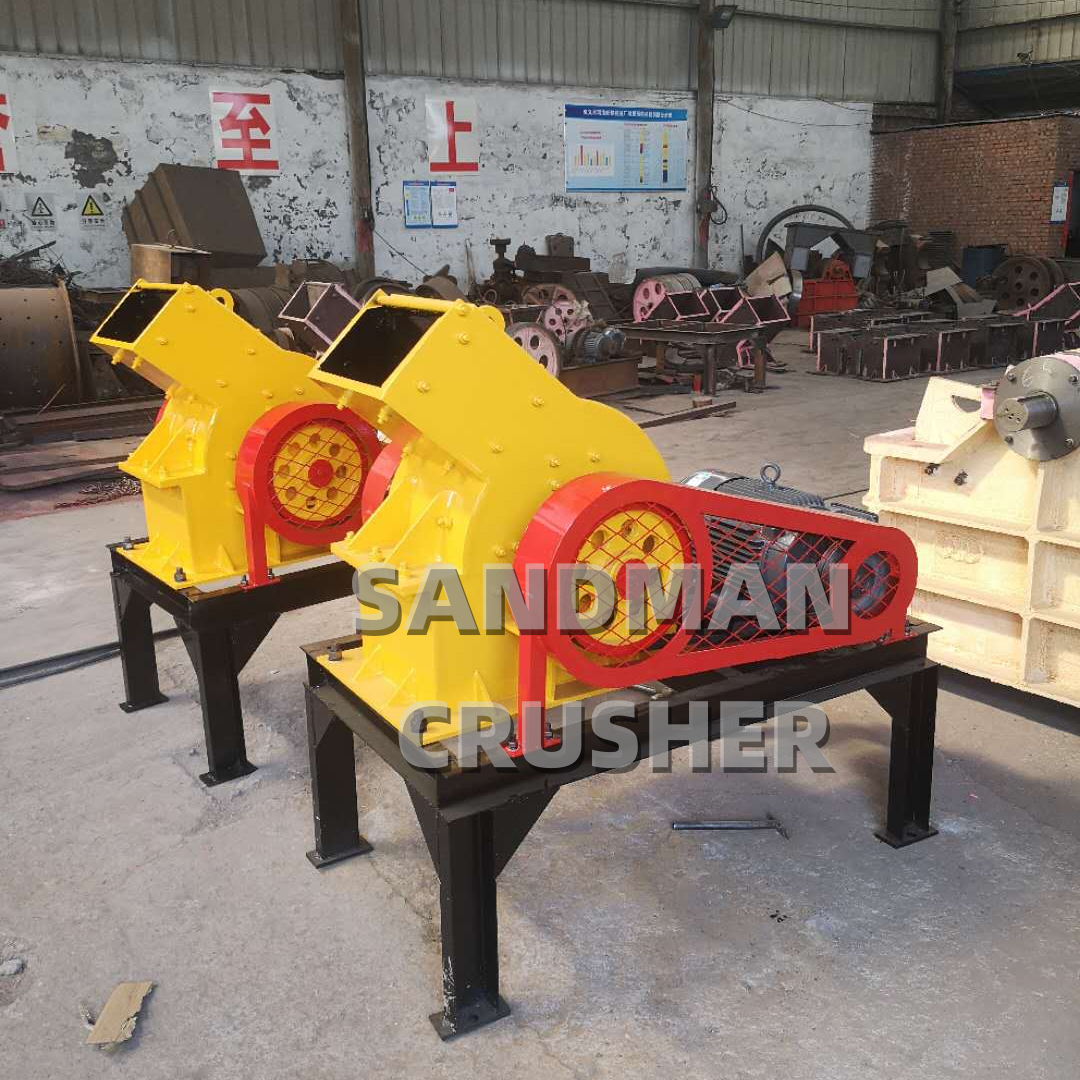

Introduction au concasseur à ciment

Le concasseur à ciment, souvent appelé « concasseur à marteaux », est un équipement de concassage de pierres largement utilisé. Il est fréquemment employé dans la production de ciment et le traitement des minerais.

Il repose principalement sur l'énergie d'impact générée par des marteaux tournant à grande vitesse pour broyer des matériaux cassants de dureté moyenne. Grâce à ses excellentes performances de concassage et à sa conception pratique, il constitue désormais un élément clé du secteur du concassage de pierres. Il est largement utilisé dans les lignes de production de ciment et les usines de matériaux de construction. Il répond aux besoins de concassage à chaque étape du processus de fabrication du ciment.

Paramètres clés du concasseur à ciment

La taille d'alimentation, la capacité de production et la granulométrie de sortie du concasseur à ciment varient selon le modèle et les spécifications.

Cela permet de répondre aux différentes échelles de production de ciment et aux divers besoins en matière de traitement des matériaux.

1. Taille d'alimentation : Pour ce modèle de concasseur à ciment de petite taille, la dimension maximale des matériaux en entrée est de 50 mm. L'introduction de matériaux de taille supérieure réduirait les performances de l'équipement.

En règle générale, les petits concasseurs à marteaux pour ciment acceptent des tailles d'alimentation comprises entre 50 et 100 mm.

Les unités de taille moyenne traitent des matériaux d'une dimension allant de 100 à 500 mm.

Les grands concasseurs à marteaux pour ciment à étage unique acceptent des tailles d'alimentation pouvant atteindre 500 à 1000 mm. Ces grandes unités sont capables de traiter des matériaux volumineux, tels que le clinker de ciment et le calcaire, sans nécessiter de concassage grossier préliminaire. Cela simplifie les premières étapes du processus de concassage.

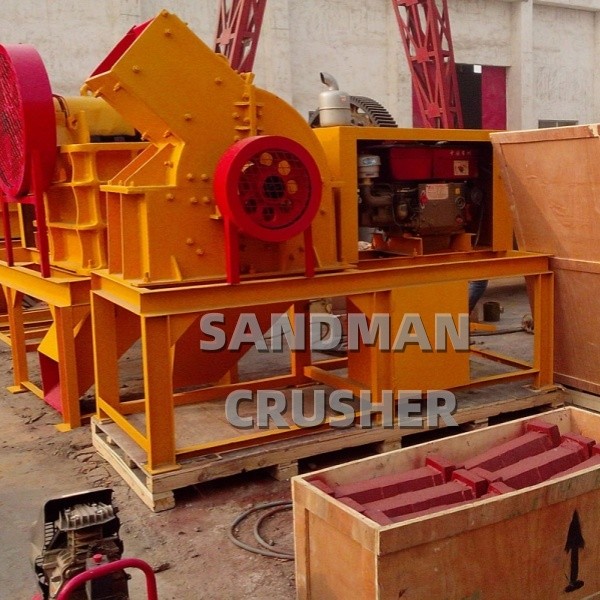

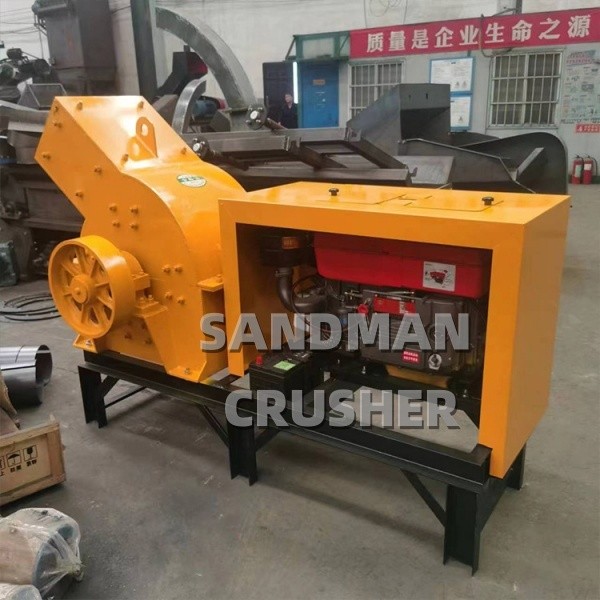

2. Capacité de production : Ce modèle de concasseur à ciment, alimenté par un moteur diesel, peut produire de 3 à 10 tonnes par heure.

La plage de capacité de production des concasseurs à ciment est très étendue. Les petits concasseurs à marteaux délivrent un débit de 5 à 20 t/h. Ils sont donc parfaitement adaptés aux petits sites de traitement du ciment. Ils conviennent également au concassage de matériaux dispersés ou produits de manière sporadique.

Les machines de concassage de taille moyenne fonctionnent à un rythme de 20 à 100 tonnes par heure, ce qui est idéal pour répondre aux besoins réguliers de concassage des petites et moyennes cimenteries.

Les grands concasseurs à marteaux pour ciment atteignent des débits de 100 à 1000 tonnes par heure ; ils sont parfaits pour la production continue à grand volume des grandes cimenteries.

Ces unités font preuve d'une grande stabilité de capacité, garantissant une efficacité constamment élevée dans les opérations de concassage.

3. Granulométrie de sortie : Le concasseur à ciment utilise des grilles pour contrôler la taille des matériaux finis, ce qui permet d'ajuster la granulométrie de sortie avec une grande flexibilité. Les tailles de décharge standard couvrent les spécifications courantes telles que ≤ 5 mm, ≤ 20 mm, ≤ 30 mm et ≤ 50 mm. Cet équipement produit des matériaux de granulométrie uniforme, avec un minimum de surbroyage.

Ce concasseur à ciment répond pleinement aux exigences granulométriques liées au concassage du cru de ciment et du clinker. Il permet d'éviter les opérations de criblage supplémentaires et améliore considérablement l'efficacité globale de la production.

Domaines d'application du concasseur à ciment

Le concasseur à ciment est un outil extrêmement polyvalent, offrant un large éventail de scénarios d'application. Il est principalement conçu pour l'ensemble du processus de production de l'industrie cimentière, mais s'avère également très efficace dans de nombreux autres domaines de traitement des matériaux, tels que :

1. Production de ciment

Il s'agit de son application principale. Le concasseur à ciment est largement utilisé dans la fabrication du ciment pour broyer le calcaire, le clinker, les scories, le gypse et d'autres matériaux entrant dans le processus de production.

2. Traitement des matériaux de construction

Le concasseur à ciment est capable de broyer toutes sortes de matières premières de construction fragiles, notamment la pierre, les briques, les tuiles et la céramique. Les matériaux concassés obtenus répondent parfaitement aux besoins de production de l'industrie des matériaux de construction.

3. Exploitation minière et métallurgie

Il est adapté au concassage secondaire et fin de minerais de dureté moyenne — tels que le calcaire, la dolomite et le schiste — dans le secteur de l'extraction de minéraux non métalliques. De plus, le concasseur à ciment permet de broyer les scories, le coke et d'autres matériaux destinés à la métallurgie, afin de satisfaire les exigences de traitement des industries minières et métallurgiques.

4. Protection de l'environnement et recyclage des ressources

Il assure le broyage et la valorisation des déchets solides, tels que les déchets de construction et les résidus industriels. Ces déchets sont transformés en granulats utilisables, favorisant ainsi le recyclage et la réutilisation des ressources solides.

Paramètres techniques du concasseur à ciment

Remarque : Les données techniques sont susceptibles d'être modifiées sans préavis.

Caractéristiques du concasseur à ciment

1. Structure simple et maintenance aisée :

Ce concasseur à ciment est conçu avec une structure simple. Ses composants internes sont agencés de manière ordonnée, sans pièces d'entraînement ou de connexion complexes.

Il est facile à inspecter et à entretenir au quotidien. En cas de dysfonctionnement, les problèmes peuvent être identifiés et résolus rapidement. Cela réduit considérablement les temps d'arrêt et assure la continuité de la production.

2. Peu de pièces d'usure, faibles coûts d'exploitation :

Comparé à d'autres types de concasseurs, le concasseur à marteaux pour ciment comporte moins de pièces d'usure.

De plus, ses principaux composants d'usure sont fabriqués à partir de matériaux de qualité supérieure et possèdent une durabilité exceptionnelle, réduisant ainsi efficacement la fréquence des remplacements. Cela minimise les coûts de main-d'œuvre et de matériaux associés à la maintenance ultérieure de l'équipement, améliorant par conséquent la rentabilité globale de la machine.

3. Grande adaptabilité, absence de bourrage :

Il supprime la grille inférieure traditionnelle pour la remplacer par des barres de grille réglables. Il peut traiter des matériaux présentant n'importe quel taux d'humidité sans risquer de se boucher facilement.

Il assure un concassage fluide et efficace, même lors du traitement de matériaux humides, sans aucun risque de bourrage. Parallèlement, les matériaux concassés s'évacuent aisément sans s'accumuler ni rester bloqués à l'intérieur ; la machine fonctionne donc de manière optimale dans presque toutes les conditions d'humidité.

4. Haute efficacité et fonctionnement écologique :

Le concasseur à ciment est doté d'une structure entièrement hermétique qui confine la poussière générée durant le concassage. Cette conception permet de résoudre les problèmes de pollution par la poussière au sein de l'atelier de concassage, directement à la source, améliorant ainsi considérablement l'environnement de travail.

5. Pièces durables et performances stables : Les paliers sont fabriqués en acier moulé massif, suffisamment robuste pour supporter de lourdes charges et assurer la stabilité du fonctionnement de la machine.

Sa conception, issue d'une ingénierie rigoureuse, est parfaitement adaptée aux opérations de concassage intensives et de longue durée. Les marteaux sont fabriqués à partir d'un nouvel alliage à haute teneur en chrome, ce qui leur confère une excellente résistance à l'usure et une robustesse suffisante pour résister aux impacts violents.

Lors d'un concassage continu soumis à de forts impacts, ces marteaux ne s'usent ni ne se brisent aisément. Ils ont une durée de vie bien supérieure à celle des pièces ordinaires et garantissent le fonctionnement stable de la machine sur le long terme.

Principe de fonctionnement du concasseur à ciment

Le concasseur à marteaux pour ciment fonctionne par percussion : il frappe les matériaux pour les fragmenter, assurant ainsi un fonctionnement efficace et continu.

Lorsque la machine est mise sous tension, le moteur entraîne le rotor en rotation à grande vitesse. Les têtes de marteau montées sur le rotor tournent rapidement en cercle.

Une fois les matériaux introduits de manière uniforme dans la chambre de broyage, les marteaux, animés d'une grande vitesse, les percutent violemment et les fragmentent instantanément.

Les fragments ainsi obtenus retombent ensuite vers le tamis, sous l'effet combiné de la force des marteaux et de leur propre poids. Durant leur chute, ils entrent en collision les uns avec les autres, ce qui réduit encore davantage leur taille. Les matériaux suffisamment fins traversent alors le tamis et sont évacués hors de la machine.

Les éléments plus volumineux, encore trop gros, demeurent quant à eux à l'intérieur de la chambre. Ils continuent d'être frappés et broyés par les marteaux jusqu'à ce qu'ils soient suffisamment réduits pour pouvoir être déchargés. L'ensemble du processus se déroule en continu, assurant à la fois le broyage et le calibrage des matériaux en une seule opération.

Pièces d'usure et intervalles de remplacement pour les petits concasseurs à ciment

Le petit concasseur à marteaux pour ciment se caractérise par un nombre relativement faible de pièces d'usure. Les principales pièces d'usure, ainsi que leurs intervalles de remplacement standard, sont les suivants :

1. Marteaux en alliage à haute teneur en chrome :

En tant que composants de concassage les plus critiques, ces pièces sont constamment soumises aux chocs des matériaux et à l'abrasion. Dans le cadre d'une utilisation continue normale, vérifiez le niveau d'usure tous les 3 à 6 mois. Si un marteau est usé de plus d'un tiers, ou s'il s'écaille ou se brise, remplacez-le immédiatement. Cela permet d'éviter une baisse de l'efficacité du concassage et une granulométrie irrégulière des matériaux.

2. Barres de grille :

Dans des conditions de fonctionnement normales, remplacez ces pièces tous les 6 à 12 mois. Si vous concassez des matériaux très durs, remplacez-les plus fréquemment, soit tous les 4 à 8 mois, afin de maintenir une granulométrie de sortie constante et conforme aux normes.

3. Plaques de blindage (revêtements) :

Ces plaques sont fixées à l'intérieur de la chambre de concassage afin de protéger la machine. Veuillez les vérifier et les remplacer tous les 8 à 12 mois. Si elles sont excessivement usées ou si elles se desserrent, elles risquent d'endommager le corps principal de la machine.

Procédures d'utilisation pour les petits concasseurs à ciment

Préparatifs avant le démarrage

1. Effectuez une inspection complète pour vous assurer que tous les boulons de raccordement de l'équipement sont solidement serrés. Portez une attention particulière aux pièces clés telles que les têtes de marteaux, les rotors et les paliers, afin de prévenir tout problème causé par des pièces desserrées. Vérifiez la tension des courroies de transmission pour garantir un fonctionnement fluide du système de transmission.

2. Vérifiez le système de lubrification. Assurez-vous que les paliers et autres pièces mobiles disposent d'une quantité suffisante d'huile propre, et qu'aucun conduit n'est obstrué ou ne présente de fuite. Cela garantit une lubrification adéquate de l'ensemble des pièces.

3. Évacuez tout résidu de matériaux afin d'éviter les bourrages ou les surcharges lors du démarrage du concasseur à ciment. Vérifiez que l'espacement entre les barres de grille est correctement réglé pour la granulométrie de sortie requise, et que tous les joints d'étanchéité sont en bon état.

4. Effectuez un essai à vide de l'équipement. Vérifiez le sens de rotation du rotor et soyez à l'écoute de tout bruit inhabituel. Ne commencez à alimenter la machine en matériaux que lorsque l'ensemble fonctionne normalement.

Procédures d'utilisation

1. Les matériaux doivent être introduits dans la machine de manière uniforme et continue. Ne déversez pas de grandes quantités de matériaux d'un seul coup et n'introduisez pas de matériaux dont la taille excède les capacités de la machine. Cette précaution permet d'éviter les surcharges et les bourrages, qui réduisent l'efficacité du broyage et diminuent la durée de vie de la machine.

2. Surveillez attentivement l'état de fonctionnement de l'équipement tout au long du processus. Soyez constamment à l'écoute des bruits de fonctionnement et observez en temps réel les relevés d'intensité du moteur. Si vous constatez de fortes vibrations, des bruits anormaux ou une augmentation soudaine de l'intensité électrique, arrêtez immédiatement la machine et coupez l'alimentation électrique afin de résoudre le problème. Ne faites pas fonctionner la machine en présence d'une anomalie.

3. N'ouvrez jamais les trappes d'inspection et ne touchez aucune pièce mobile tant que la machine est en marche. N'effectuez aucune opération de maintenance ou de nettoyage pendant le fonctionnement, afin de garantir la sécurité des opérateurs.

4. Contrôlez rigoureusement la nature des matériaux introduits. N'insérez pas d'éléments inadaptés, tels que des pièces métalliques ou des pierres extrêmement dures, dans la machine. Cette mesure permet de protéger les composants clés, tels que les têtes de marteau et les barres de grille, contre tout risque de détérioration.

Procédures d'arrêt

1. Tout d'abord, cessez d'alimenter la machine en matériaux. Laissez la machine tourner à vide jusqu'à ce que tous les matériaux présents à l'intérieur soient complètement évacués, puis coupez l'alimentation électrique principale pour procéder à l'arrêt.

2. Une fois la machine arrêtée, éliminez sans délai tout résidu de matériau et toute poussière de la chambre de broyage, de l'orifice d'alimentation et de l'orifice d'évacuation. Inspectez les pièces d'usure — telles que les têtes de marteau, les barres de grille et les plaques de blindage — afin de vérifier leur état d'usure, et tenez un registre détaillé de leur condition.

3. Effectuez une maintenance régulière des pièces mobiles et des points de lubrification. Ajoutez de l'huile si nécessaire, resserrez les boulons desserrés et nettoyez les débris autour de la machine. Maintenez l'équipement et son environnement propres et ordonnés.

4. Tenez des registres d'exploitation complets — incluant la durée de fonctionnement, le volume de production et les détails de tout dysfonctionnement — afin d'établir un journal de maintenance et d'exploitation robuste pour l'équipement. Cette documentation constitue une référence essentielle pour la planification future des opérations de maintenance et des interventions de réparation.

Recommandations pour le choix de l'équipement

Pour vous aider à choisir le concasseur de pierres le mieux adapté à vos besoins de production, veuillez nous fournir les informations clés suivantes :

votre débit de production requis, la taille maximale des matériaux à traiter, le type de roche ou de matériau, ainsi que la granulométrie cible du produit fini.

Nous vous recommanderons un modèle de concasseur à la fois adapté à vos besoins et économiquement avantageux.
