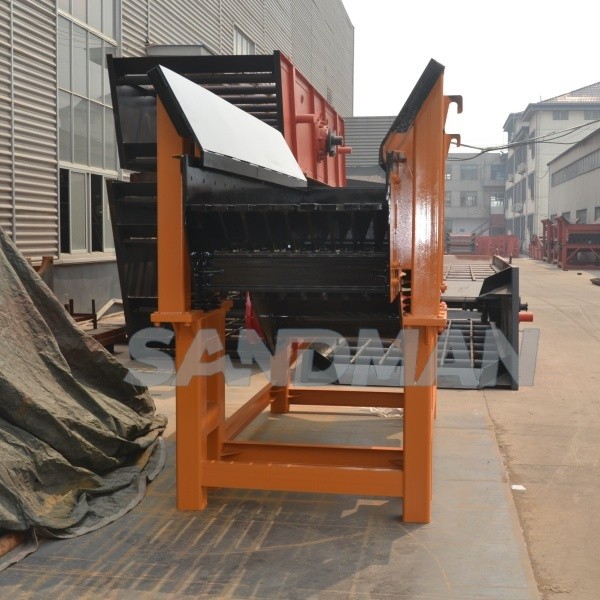

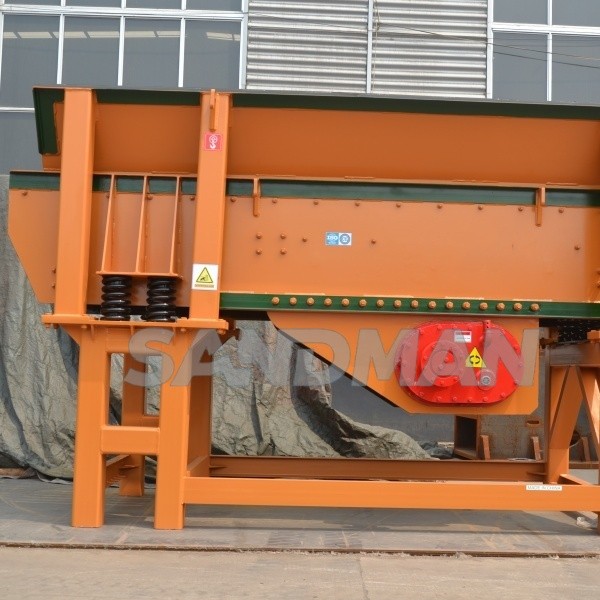

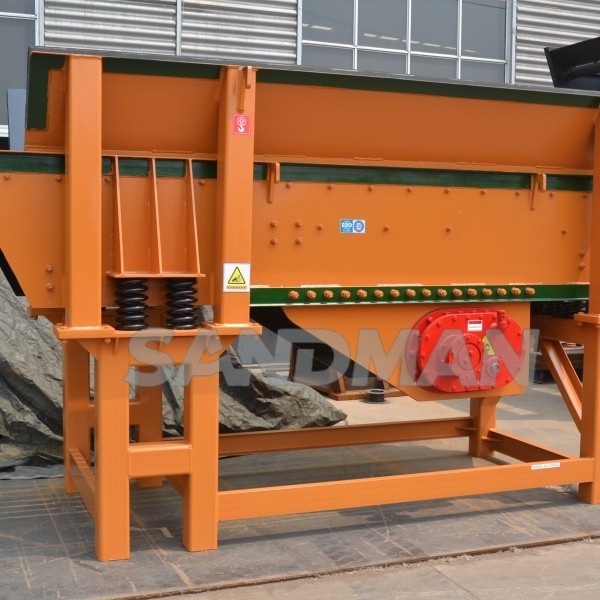

mangeoire vibrante à grizzly série ZSW

Présentation

Un alimentateur vibrant à barreaux est un type d'équipement d'alimentation linéaire. Il est largement utilisé avec les équipements de concassage et de tamisage dans de nombreux secteurs industriels, notamment la métallurgie, l'exploitation minière (charbon), le traitement des minéraux, les matériaux de construction, la chimie et le broyage. L'alimentateur vibrant permet de transférer de manière uniforme, périodique et continue les matériaux de grande taille et les matériaux granulaires de la trémie vers le dispositif de réception, tout au long du flux de production. Il alimente également le concasseur de manière continue et uniforme et sert au criblage des matériaux dans les lignes de production de grès.

Il permet de transférer les matériaux de grande taille et les matériaux granulaires de la trémie vers le dispositif de réception de manière uniforme, périodique et continue, tout au long du flux de production. Il alimente également le concasseur de manière continue et uniforme et sert au criblage des matériaux dans les lignes de production de grès. Il est largement utilisé avec les équipements de concassage et de tamisage dans de nombreux secteurs industriels, notamment la métallurgie, l'exploitation minière (charbon), le traitement des minéraux, les matériaux de construction, la chimie et le broyage.

Introduction

Il existe des doseurs de différentes capacités, chacune étant adaptée à une machine spécifique.

Les doseurs de granulats acheminent les granulats en vrac vers les cribles, trémies, silos et autres équipements. Ils permettent également d'obtenir les débits souhaités pour les systèmes de traitement ou de concassage de granulats. Souvent, les granulats en vrac doivent être « activés » lors de leur traitement, sous peine de blocage. Les matériaux plus épais ou humides nécessitent davantage de vibrations pour assurer leur écoulement. Les doseurs de granulats activent ces matériaux plus difficiles à manipuler, permettant ainsi leur traitement en continu. Les doseurs les plus performants offrent un débit continu élevé tout en consommant peu d'énergie. Il existe différents types de doseurs de granulats, chacun ayant ses propres applications.

Principe de fonctionnement

L'alimentateur vibrant se compose d'un châssis vibrant, d'un ressort, d'un vibrateur, d'un moteur et d'un dispositif de vibration. Le vibrateur est constitué de deux arbres excentriques tournant simultanément à grande vitesse en sens inverse, générant une forte force centrifuge.

La rotation simultanée à grande vitesse des deux arbres excentriques en sens inverse crée une force centrifuge importante. Les composantes de cette force centrifuge, agissant dans le sens de la vibration, se superposent et s'opposent à la force verticale exercée par la vibration. Il en résulte une force d'excitation unidirectionnelle qui entraîne la vibration rectiligne de l'alimentateur. Lorsque des matériaux sont introduits dans l'alimentateur vibrant, ils sont projetés vers le haut et décrivent une courbe, avant de retomber. Les matériaux progressent ainsi sur la surface inclinée de l'alimentateur.

Lors de l'installation, les deux engrenages doivent s'engrèner conformément au schéma. Le moteur entraîne la rotation des deux arbres excentriques, générant une importante puissance linéaire et induisant la vibration de l'alimentateur. Sous l'effet des vibrations, le matériau glisse et est projeté dans l'entonnoir, puis progresse. Lors du passage à travers la partie criblée, les particules les plus fines tombent, évitant ainsi un broyage plus poussé et permettant le criblage. Les alimentateurs vibrants sont utilisés dans les industries métallurgique, charbonnière, de traitement des minéraux, de construction, chimique, des abrasifs, et dans d'autres secteurs.

Caractéristiques de performance

1. Le moteur vibrant, utilisé comme source de vibration, offre un faible niveau sonore, une faible consommation d'énergie, une excellente précision de réglage et l'absence de risque de collision avec les matériaux.

2. La force d'excitation est réglable à tout moment, le débit est contrôlable et modifiable, et le réglage est simple et stable. Il garantit une vibration stable, un fonctionnement fiable et une longue durée de vie.

3. Sa structure simple assure un fonctionnement fiable, une installation et un réglage faciles, et sa conception légère et compacte facilite la maintenance.

4. Il offre une faible amplitude, une fréquence élevée et un grand angle d'inclinaison.

5. L'utilisation d'un bloc excentrique confère une force d'excitation importante. Un accouplement à pneus assure une connexion flexible et un fonctionnement stable.

Paramètres techniques

Remarque : Les données techniques sont susceptibles d'être modifiées sans préavis.
